一小区消防车道设计规范
消防通道设计规范低层多层中高层住宅的居住区内宜设有消防车道其转弯半径不应小于6m高层指十层及十层以上的住宅建筑消防车道设计要求1高层住宅的周围应设有环形车道其转弯半径不应小于12m有些地方是9米当设环形车道有困难时可沿高层建筑的两个长边设置消防车道当高层建筑的沿街长度超过150m或总长度超过220m时应在适中位置设置穿过高层建筑的消防车道2消防车道的宽度不应小于4m消防车道距高层建筑外墙宜大于5m消防车道上空4m以下范围内不应有障碍物3长度超过35m的尽端式车行路应设回车场多层可做到12m12m高层回车场不宜小于15m15m大型消防车的回车场不宜小于18m18m4穿过高层建筑的消防车道其净宽和净空高度均不应小于4m5一般消防车的长度均大于或接近10m高度近4m宽度近25m6高层建筑的内院或天井当其短边长度超过24m时宜设有进入内院或天井的消防车道7消防车道与高层建筑之间不应设置妨碍登高消防车操作的树木架空管线等8供消防车取水的天然水源和消防水池应设消防车道消防登高面设计规范消防登高面又叫高层建筑消防登高面消防平台是登高消防车靠近高层主体建筑开展消防车登高作业及消防队员进入高层建筑内部抢救被困人员扑救火灾的建筑立面按国家建筑防火设计规范高层建筑都必须设消防登高面且不能做其他用途设置消防登高面是为了消防登高车作业的需要保证对高层住宅的住户进行及时救援因此消防登高面应靠近住宅的功用楼梯当有困难时登高面应靠近每套住宅的阳台或主窗1高层住宅应在登高面一侧结合消防车道设置不少于一块的消防登高场地每块消防登高场地面积不应小于15mx8m2消防登高场地距住宅的外墙不宜小于5m其最外一点至消防登高面的边缘的水平距离不应大于10m3有坡道的消防登高场地其坡道坡度不应大于154登高面与建筑之间不得有妨碍登高的高大乔木
二停车场设计规范
一停车场的组成部分1出入口2行车通道3停车位4绿化隔离带5附属设施休息室管理室修车场加油站
1出入口位置1公用停车场的停车区距离公共建筑出入口的距离宜采用50100M2风景名胜区考虑到环境保护需要或受用地限制时距主要入口可达150200M3机动车出入口距离城市主干道交叉口不小于70M4距地铁出入口公共交通站台边缘不小于15M距公园学校儿童及残疾人使用的出入口不应小于20M2出入口数量停车泊位数越多出入车辆就越多出入口的数量也需要相应增加150辆机动车停车场可设置1个出入口250300个停车位的停车场应设2个出入口3大于300个停车位的停车场出口和入口应分开设置4大于500个停车位的停车场出入口不得少于3个5当停车场设置两个以上出入口时其出入口之间的净距须大于10m6大于300个停车位的停车场分开设置的出入口之间的距离应大于20m3出入口宽度停车场出入口不应少于两个其净距宜大于10m条件困难或停车容量小于50个时可设一个出入口但其进出通道的宽度宜采用9104通道及转弯半径行车通道可分为单车道和双车道1一侧通道一侧停车2中间通道两侧停车3两侧通道中间停车4环形通道四周停车停车场通道转弯半径
5通道坡度1与广场连接的道路纵坡度以052为宜2困难时最大纵坡度不应大于7积雪及严寒地区不应大于63在出入口应设置纵坡缓坡段2
6车辆类型及车身基本尺寸
7停车坪布置平行式停车
斜列式停车
6残疾人车位布置
1办公科研文化纪念观演体育交通医疗学校和园林建筑的停车位应设无障碍设计2距离建筑入口及车库最近的停车位置应划为残疾人专用停车位3停车位的一侧应设宽度不小于12M的轮椅位置使乘轮椅者能直接进入人行道到达建筑入口4停车场一侧的轮椅通道与人行通道地面有高差时应设宽100M的轮椅坡道7隔离带植物种植1作用防止暴晒保护车辆净化空气防尘防噪音2植物设计要求
3常见停车场绿带布置示意

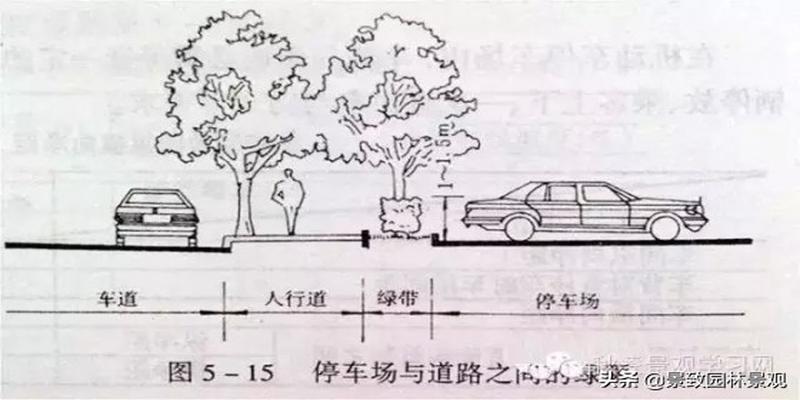

4植物种植与停车位的关系剖面示意
二停车场的设计方法1确定场地条件确定出入口位置通道停车数位置残疾人车位布置2平面布置1确定停车场内部交通流线组织2确定通道布置3布置停车位4连接平曲线3竖向布置1确定停车场通道纵坡2各控制点的设计标高3标注各段通道的坡度标4布置雨水口5绿化布置1确定绿化方式2选择绿化植被种类3植被栽种放线定位

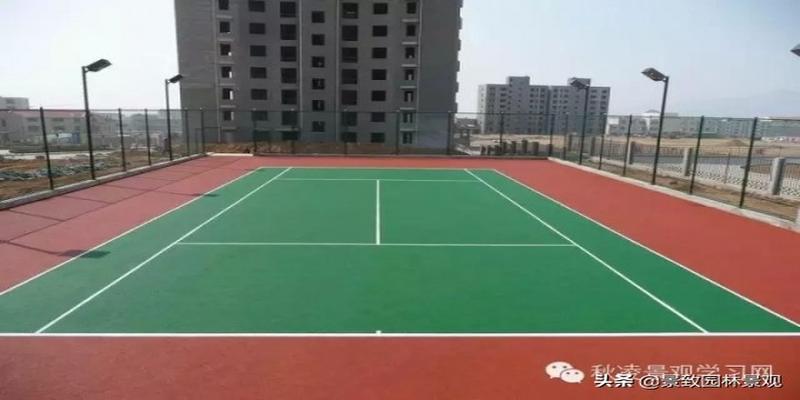

三常用室外运动场地标准尺寸景观设计中经常用到的室外运动场地有网球场篮球场羽毛球场排球场足球场等一般球类的简易运动场地在平面划分上会有两部分组成场地区和缓冲区景观设计时要注意根据实际情况预留运动缓冲区1网球场场地尺寸2377米X1097米缓冲区域64米长365米宽
2篮球场场地尺寸28米X15米缓冲区域4米长2米宽
3羽毛球场场地尺寸134米X61米缓冲区域15米长05米宽
4排球场场地尺寸18米X9米缓冲区域2米长2米宽
5足球场1五人制球场尺寸40米X20米缓冲区域2米2米
2七人制球场尺寸65米X45米缓冲区域2米1米
2十一人制球场尺寸105米X68米缓冲区域2米2米
四高尔夫球场设计一球场主要构成高尔夫球场殷包括会馆标准球场练习场及一些附属设施球场的主要规格有9洞和18洞等需根据场地和球会要求决定正规18洞球场划分为18个大小不一形状各异的场地每块场地均由发球台开球台球道果岭和球洞组成标准球场的总长为59436400m宽度不定球场四周应有界线关键地段设有界桩1会馆也称高尔夫俱乐部多设于球场的入口处是为球员提供休息更衣餐饮的场所会馆前设停车场并且一般常设置可供球员登高远望的观景点2发球台发球台是每个球道击球的开始一个球道常包括3个远近不同的发球区分别为女发球区比发球区接近果岭20男发球区及比赛发球区位于开球区后离果岭最远处有时也将3个发球场合并成一个大的发球区发球区应高于四周地势以利于雨天排水3球道球道是球场中面积最大的部分是从发球区到果岭所经过的路段球道两侧是起伏的地形或树丛使球道和球道相分离球道为宽阔的草坪球员一般能够在发球区看到果岭根据运动员的击球距离常在落球区和果岭区周围有计划地设置沙坑水塘小溪翟幌碍物用于惩罚运动员不正确的击球并提高比赛的刺激性和激烈程度4果岭果岭是每个球道的核心是球洞所在地球被打入球洞后也就是该球道的结束进入下一个球道果岭的面积为1112545平方米形状有圆形椭圆形等高度比四周地势高30一100厘米5练习场练习场是供初学人员学习打球的地方可以设在城市中或高尔夫球场附近二球场设计要点高尔夫球场的设计具有一定的灵活性它与其它体育运动场所不同没有固定的严格的尺度的要求只要基本满足每洞的杆数和球道的长度要求即可高尔夫球场一般选择在具有自然地形的区域所以设计的一个重要原则便是因地制宜巧妙利用原有地形进行现划设计充分利用原有的臣陵山地湖泊林地等自然景观与高尔大球场的竞赛要求相结合尽量降低土方量进行综合规划与设计这样不但节约投资而且容易形成自己的特色追求个性是高尔大球场设计的一大特点在全世界没有两个完全一样的高尔夫球场每个高尔大球场部在自身特色的创造上进行了深入的研究以期吸引更多的会员1发球台的设计发球台的形状多种多样以长方形正方形椭圆形为常见另外还多用半圆形圆形S形L形等般面积为30150平方米较周围高O310米以利于排水并增加击球者的可见性表面为修剪过的短草要求草坪有一定坚硬度且表面光滑发球台面积虽小但受到的跟踪程度很重要求地表水能迅速排除从发球角度考虑又应有定的平整度一般取l2的微坡度2球道设计南北方向是较理想的球道方向球道一般长为90550米宽3055米不等平均宽约41米3果岭设计A果岭是高尔大球场的关键区域每个果岭的大小造型轮廓和周边的沙坑都各具特色以创造丰富的挑战性和趣味性果岭草坪高度要求在5064毫米之间并做到均匀光滑B果岭的排水果岭上的地表水应从2个或2个以上的方向排出果岭的地形设计应使地表水的排水线避开人流方向一个果岭的大部分坡度不应超过3以保证击球后球运动的方向C练习果岭练习果岭是供学习高尔夫球的球员练习击球进洞的专用练习场地练习果岭通常位于高乐夫俱乐部和第一个发球台附近应能够设置918个球洞及它们的替换位置果岭表面应有一定的坡度同样以3为宜为保证练习果岭草皮的质量一个高尔夫球场应设置2个或2个以上练习果岭轮换使用为佳4障碍区障碍区一般由沙坑水池树丛组成其目的是用来惩罚运动员的不准确击球将球从障碍区出要比在球道上击球困难得多A沙坑沙坑一般占地面积为140380平方米有的沙坑可高达2400平方米左右现在大多数18洞高尔夫球场有4080个沙坑可根据打球需要和设计师的设计思想来确定球场沙坑的设置应合乎自然策略使打球人想到发球台的正确位置通常球道沙坑位置的确定由锦标赛发球台的距离而定沙坑的位置还要根据该地的排水特点沙坑要有好的地上和地下排水条件在地势低平和地下排水充分或在沙坑下有良好的渗水条件的区域内沙坑可以建在草地平面以下从维护管理角度来说果岭一侧的沙坑应设置在距离果岭草坪337米的地方以便修建机械的通行及防止沙坑中沙子被风吹到草坪之上果岭基层沙坑内的沙厚至少应为lO厘米沙坑的斜坡或凸起的沙层厚度至少应为125px球道沙坑的沙厚相对要浅些高尔大球场沙坑的用沙要求是比较严格的75以上沙子的粒径应在025一O5毫米之间中粒沙沙子选用有棱角的沙子为最好沙子的颜色以白色褐色或浅灰色为好但应避免沙子颜色太白导致看不清球体B水池水池不仅是击球的障碍同时还可起到很好的造景作用水池可以设计于单个球道内也可以几个球道共用1个水池有时也将球台或果岭设在四面环水的岛上增加击球的难度和乐趣丰富球道景观水池边适宜造景可架小桥设汀步在面积较大且水源充足时可以规划喷泉或瀑布5标志树高尔夫球场中的标志树是为使高乐夫球手在击球时能够汁算出球落点的位置而栽植的常在距发球台50100150200码1码09144米的位置上栽植可在50150码处栽植单棵大树或小树在100200码处栽植两棵大树或小树使击球手容易判断球落地的臣离6其他除去上述涉及的方面以外高尔夫球场设计一般还要包括练习场会馆以及休息亭等等可根据具体情况灵活设置球场面积方面从占地几十公顷的土地规划出18个球道一般18洞的球场是由4个短洞4长洞以及10个中洞所构成标准杆为72杆然而若有地形特殊和土地面积大小等因素的差异其标准杆亦可介于72杆加减3杆之间易言之18洞标准杆在69至75杆之间皆可被接受在善于规划的设计师之下整个球场18洞的功能就刚好可以使整组14支球杆达到充分的发挥运用三短中长洞的距离规定如下短洞标准杆三杆Par3长度在250码以下中洞标准杆四杆Par4长度在251至470码之间长洞标准杆五杆Par5长度在471码以上四高尔夫球场的选址高尔夫球场一般设在丘陵地带的开阔缓坡地上占地6575公顷视球洞的多少而异具体选址要求如下1地形要求基地用地不能太崎岖也不宜太陡基地内可保留一些缓坡和水面等自然特征作为球场的屏障2土壤要求高尔夫球场的球道和果岭都需种植高质量的草皮对土壤的分析处理十分重要砂质土壤是高尔夫球场理想的土壤土壤的养分是否已被原作物耗尽是否可以满足植草皮的需要选址时详细考虑这些因素有利于将来的维护和管理3交通便利高尔夫球场应有方便的交通条件一般选在高速公路附近或城市干道附近4水源充足高尔夫球场大面积草坪养护需要大量的水水源供应充足是影响球场养护的重要因素5环境优雅球场应选择环境优雅气候宜人的区域如湖边林间风景地山坡地等
五屋顶花园设计规范摘要一屋顶绿化的基本类型1花园式屋顶绿化2组合式屋顶绿化3草坪式屋顶绿化二屋顶绿化建筑物要求1顶板荷载屋顶绿化设计须充分考虑绿化的荷载花园式和组合式屋顶绿化屋顶设计其屋面荷载应450KNm2营业性屋顶花园60KNm2草坪式屋顶绿化屋顶设计其屋面荷载应25KNm2屋顶绿化设计时应由屋面荷载验算资质的相关单位进行复验并出具证明2屋顶坡度平屋顶及屋面坡度小于15度的坡屋顶宜做屋顶绿化平屋顶适用于花园式组合式或草坪式屋顶绿化坡屋顶适用于草坪式屋顶绿化3建筑高度6层以下18m高度以下的建筑物屋顶4防水屋顶绿化屋顶必须达到屋面工程技术规范GB2004建筑二级防水标准重要建筑须达到一级防水标准5排水屋顶绿化屋顶应设计合理的排水系统保证暴雨后1小时内排水在排水口应有过滤结构三屋顶绿化设计屋顶绿化构造层自建筑屋顶上依次为耐根穿刺防水层排蓄水层隔离过滤层基质层种植层1耐根穿刺防水层耐根穿刺防水层的合理使用年限不得少于15年可选用刚性防水柔性防水或涂膜防水三种不同材料方法应二道或二道以上防水层设防最上道防水层必须采用耐穿刺防水材料防水层的材料应相容材料应符合屋面工程技术规范GB20042排蓄水层排蓄水层应根据屋顶排水沟情况设计材料可选用凸台式模块式组合式等多种形式的排蓄水板或直径大于0416cm的陶粒厚度宜5cm3隔离过滤层隔离过滤层一般采用既能透水又能过滤的聚酯纤维无纺布等材料在基质层下排蓄水层之上搭接缝的有效宽度应达到1020cm并向建筑侧墙面延伸至基质表层下方5cm处4基质层1屋顶绿化设计为保证树木基质厚度可适当进行土方造形土方堆高处需在承重梁及柱顶位置2基质应选用专用基质基质主要包括改良土和超轻量基质两种类型改良土由田园土排水材料轻质骨料和肥料混合而成超轻量基质由表面覆盖层栽植育成层和排水保水层三部分组成3屋顶绿化基质应符合厚度要求不同绿化植物基质厚度参考值见表55种植层乔木种植处需在承重梁及柱顶位置乔木种植位置距离女儿墙应大于25m遵循植物造景多样性原则以低矮灌木草坪地被植物和攀缘植物等为主适量种植小乔木严格控制大乔木遵循适生性原则选择本地常用种和引种成功的植物应选择须根发达的植物不宜选用根系穿刺性强的植物选择易移植耐修剪耐粗放管理生长缓慢的植物宜选择抗风耐干旱耐高温的植物四园林小品及公用设施设计1园林小品及公用设施应遵循公园设计规范2园林小品及公用设施应设置在建筑墙体承重梁位置高度不得大于3米园林小品及设施应选择质轻环保安全牢固材料3为防止高空物体坠落和保证游人安全应在屋顶四周设置防护围栏高度应130cm以上4花园式屋顶绿化照明设计应选用具有诱灭虫功能的灯具5园林小品建筑的基础不得破坏屋顶防水层6排灌系统设计61屋顶绿化排水系统必须与原屋顶排水系统匹配不得改变原屋顶排水系统天沟62种植池花台等必须根据实际情况设置排水孔应根据排水口设置排水观察井63屋顶绿化灌溉设计应优先设计自动喷灌滴灌装置预留人工浇灌接口64屋顶绿化应设置独立出入口和安全通道必要时应设置专门的疏散楼梯
六景观设计规范整合道路宽度坡度植物覆土踏步坡道场地排水等
1车道
1道路纵坡
11居住区道路纵坡控制坡度L为坡长
12在地形坡度较大的个别困难地段道路纵坡极限值不宜大于11其坡长不大于80m路面应由防滑措施
2道路横坡
机动车非机动车道路横向坡为1525
人行道横坡为1020
3道路宽度
31居住区级道路红线宽度不宜小于20m
32小区级道路路面宽6090m建筑控制线之间的宽度需敷设供热管线的不宜小于14m无供热管线的不宜小于10m
33组团路路面宽3m5m建筑控制线之间的宽度需敷设供热管线的不宜小于10m无供热管线的不宜小于8m
34宅间小路路面宽不宜小于25m
35双车道W6090m场地主干道双车道宽度小型车双车道最小宽6米大型车双车道最小宽7米
单车道W354m车道兼具回车通道作用应按照停车场标准设计车道宽度

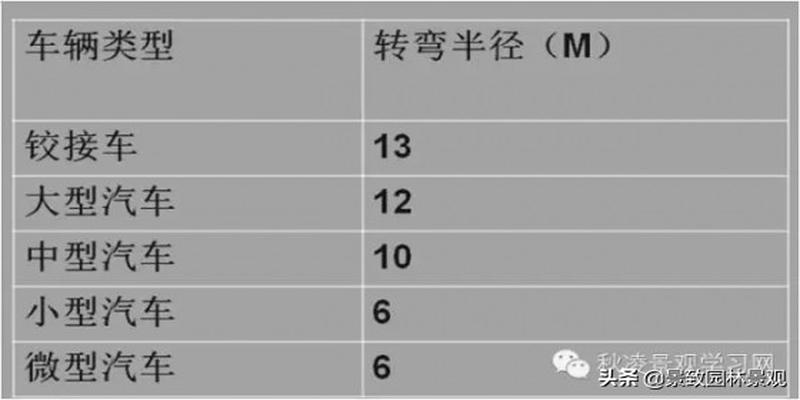

4转弯半径
机动车最小转弯半径道路内路牙最小半径
60m车长不超过5米的三轮车小型车
90m车长69米的一般二轴载重汽车中型车
120m车长10米以上的的铰接车大型货车大型客车等大型车
基地出入口转弯半径应适量加大
5道路与建筑物间距
道路边缘至建构筑物的最小距离m表
注1摘自城市居住区规范设计规范GB932002年版
2居住区道路的边缘指红线小区路组团路及宅间小路边缘之路面边线当小区设有人行便道时其道路边缘指便道边缘
3建构筑物无组织排水则为散水边缘至道路边缘
2人行道
人行道宽不小于1m并按照05的倍级递增
路牙要求车行与人行道之间路牙地面高度在100200之间人行与草坪之间宜0120
3停车场
1居住区内地面停车用地面积以小型车计算停车场宜设置在行车方便距建筑外墙面约6m尽量不影响居民生活宁静和不影响景观环境地段
2机动车停车场用地面积按照当量小汽车位数计算停车场用地面积每隔停车位为2530停车位尺寸以25m50m划分地面划分尺寸
3当量小汽车换算系数表
车辆类型各种车辆外轮廓尺寸m车辆换算系数
注本表摘自汽车库建筑设计规范JCJ10098
4停车场的停车方式根据地形条件以占地面积小疏散方便保证安全为原则主要停车方式有平行式斜列式垂直式三种其中间最小距离以小型车为例停车方式见下图
5停车场最小坡度03与通道平行方向的最大纵坡为1与通道垂直方向为3
6居民汽车停车率不应小于10
7居住区内地面停车率居住区内居民汽车的停车位数量与居住户数的比率不宜超过10
8居民停车场库的布置应方便居民使用服务半径不宜大于150m
9居民停车场库的布置应留有必要的发展余地
10自行车停放每个车位按1518摩托车每隔车位为2527
4绿化覆土
1地下设施覆土绿化构造层包括防水层隔根层排水层过滤层栽植土壤层植被层
2如挖槽原土基本为自然土质湿容重约为16001800kgm3可回填实施绿化回填厚度300cm最低不小于150cm不应回填渣土建筑垃圾土和有污染的土壤
3如地下设施覆土厚度仅为150cm为防止部分植物根系穿透防水层需在防水层上面铺设隔根层可用高密度聚乙烯土工膜PVC卷材等多种材料如用PVC卷材厚度12mm搭接宽度6cm如地下设施边缘有侧墙则应向侧墙面上翻2535cm排蓄水设施必须铺设在隔根层的上面
4为了防止栽植土壤经冲刷后细小颗粒随水流失造成土壤中的成分和养料流失并堵塞排水系统应在排蓄水层上面铺设过滤层并具有较强的渗透性和根系穿透性可用级配砂石细沙土工织物等多种材料如用双层土工织物材料搭接宽度必须达到1520cm覆土时使用器械应注意不损坏土工织物
5地下设施覆土绿化植物根系生长适宜的覆土厚度一览表
大乔木根系生长150300cm
中小乔木根系生长100150cm
大灌木根系生长6080cm
小灌木根系生长4050cm
宿根花卉根系生长3050cm
一二年生花卉根系生长2030
6威海规定居住区地下车库屋面覆土不应低于15m在居住区集中公共绿地下设置地下停车库时屋面覆土不应低于25m
5植物
树木与地下管线最小水平距离m
注1本表摘自公园设计规范CJJ4892
2水平距离指乔木地径外缘及灌木分枝外缘距管道外缘的净距此注也适用于下表
树木与地面建筑物构筑物外缘最小水平距离m
注1本表摘自公园设计规范CJJ4892
6踏步与坡道
1踏步
1踏步常用高度及宽度H012015mW030m035m2HW6065cm
2可坐踏步H020035mW040060m
3连续踏步数最好不要超过18级18级以上应在中间设休息平台平台不小于120m
2坡道
最小净宽15米平台最小净深2米纵坡不大于25
扶手室外踏步级数超过了3级时残障人轮椅使用扶手H068m85m
缘石坡道现通用三面坡及扇面坡坡道下口高出车行道地面高差不得大于20mm
见图
7场地排水坡度
1各种场地的使用坡度
场地名称适用坡度最大坡度备注
密实性地面和广场033030平原地区最大坡度应为1山地最大坡度为3
2软质地表的排水坡度
注1摘自公园设计规范CJJ4892
2人力修剪机修剪的草坪坡度不宜大于25
8空间尺度
1在场地设计中DH123为最广泛应用的数值
实验证明
DH1当处于45仰角时是观赏任何建筑细部的最佳位置相当于视点距离建筑物等高的位置
DH2当处于27仰角时视点距建筑物有建筑物2倍的距离这时及能观察到建筑的细部又能感觉到对象的整体性进则观察细部退则观察整体乃观察建筑的最佳观察点
DH3当处于仰角18时视距相当于建筑物高度的3倍能感觉到以周围建筑为背景的十分清楚主体对象
2人能较好的观赏景物的最佳水平视野范围在60以内观赏建筑的最短距离应等于建筑物的宽度即相应的最佳视区是54左右大于54便进入细部审视区
3垂直界面对空间的划分与控制作用与其高度及相对距离有很大的关系因而在处理外部空间时还要考虑建筑的高度H与围合空间的间距D之间的比例关系以人站在建筑围合空间的正中央为例
DH在1与2之间时空间最为紧凑在苏州园林中经常见到此类型空间
DH2时中心垂直视角45可观察到界面全貌视线仍集中于界面西部具有较好的封闭感
DH4时中心垂直视角为27是观察完整界面的最佳位置为空间封闭感的上限故欲在广场和庭院营造围合感其空间DH不宜大于4此点时界定围合与开敞的分界点
DH大于4时两界面间相互间的影响已经薄弱了没有围合之感
4广场空间适宜尺度
6m左右可看清花瓣2025m可看到人的面部表情这一范围通常组织为近景作为框景导景增加广场景深层次
中景约为70100m可看清人体活动一般为主景要求能看清建筑全貌
远景150200m可看清建筑群体与大轮廓作为背景起衬托作用
作为人们休闲活动的文化性广场尺度是由其共享功能视觉要求心理因素和规划人数等综合因素考虑的其长宽一般应控制在2030m左右为宜在居住建筑或一般公共场地尤其应该注意忌大而空
9其他
心理安全距离L30m
谈话距离L070m
座椅高035045m座面倾角67座面宽0406m靠背与座面夹角98105靠背035065单人椅L060m左右双人椅L120m左右三人椅L180m左右
桌高06507m面宽0708四人用
水深人工水体进岸附近20m范围内水深不得大于07m否则应设护栏无护栏的园桥汀步附近20m范围内水深不得大于05m儿童泳池水深0510m为宜成人泳池水深122m为宜养鱼因雨种类不同而异一般池深0810m并需保证水质的措施水生植物深度视不同植物而异一般浮水植物睡莲水深要求0520m挺水植物如荷花水深要求10m左右
汀步步距05m
栏杆低栏杆H0203m中栏杆H0809m高栏杆H1113m栏杆净空不大于011米
亭H240300mW240360m立柱间距300m左右
廊H220250mW180250m
照明灯庭院灯一般高度为34m间距一般为1520米左右草坪灯一般高度为031m左右间距一般为58m左右
七住宅小区泳池设计方法及要点
泳池景观设计规范要点
一泳池池体设计
1公共游泳池的平面形状以采用矩形为最佳如不能采取矩形的情况下需保障泳池周边至少有三处观察点前视能够观察到任何角落
2新建人工游泳池单个池水面面积不小于100m2不大于800m2客户群体对泳池需求旺盛的情况下可以采用规划多个泳池的办法解决
3公共游泳池应该设计成坡底并泳池一端为最浅端另一端为最深端
4幼儿涉水池水深02503m儿童涉水池水深不大于06m
5儿童涉水池宜单独设置与公共泳池合并设置的公共泳池最浅处水深不应大于06m并儿童池与公共泳池必须使用栏杆分隔
6公共泳池最浅处水深不大于08m流水游泳池水深不大于12m造波池池底为斜坡时其坡度不大于8且水深不大于18m
7公共泳池应分设浅水区水深12m以下和深水区水深12m以上分界处应有明显标志设置浮标隔断
8有成人水滑梯的水池水深为0708m有儿童滑梯的水池水深不大于06m
9池壁池底呈浅色没有影响救生员判断的图案水面上设有桥有一定遮盖面积的装饰物影响救生员视线的桥及装饰物下应有防止泳客进入的措施
10所有棱角及底角应为圆形池壁应平整池底应防滑预埋件不应露出池底和池壁
11水深12m处的池壁水线下15cm位置预埋内陷式不锈钢环便于系挂隔断浮标小池无此要求
12游泳池四周铺设有防滑走道其地表面的静摩擦系数不小于05游泳池与防滑走道之间设有排水沟并保障泳池溢水不会流到防滑走道
二辅助设施设置要求
1更衣室与游泳池走道中间设有强制通过式浸脚消毒池该池长不小于2m宽度与走道宽度相同深02m更衣室与游泳池中间的走道地表面的静摩擦系数不少于05
2入池前及便后必须经淋浴消毒更衣室与游泳池走道中间设有强制喷淋设备男女各一套每套喷头数量不少于4个其喷头喷出的水不能进入浸脚消毒池中
3有分设的男女淋浴室淋浴室每3040人设一个沐浴喷头有分设的男女更衣室并配有存放衣物的设施更衣柜按每25m2水域设置一个的标准建造更衣室设施无锐角利边采用安全玻璃
4设有卫生间女厕所每40人设一个便池男厕所每60人设一个大便池和两个小便池器材库办公室急救室售票室等设施
5室内外游乐池均应有充足照明室内采光系数为1415游泳池水面光照度不低于80lx照明设备距离水面的高度不低于5m
6水中灯具工作电压不大于24V其电源变压器的初次级绕组见要采用相当于双重绝缘或加强绝缘水平的绝缘隔离变压器初次级间的绝缘电阻不小于7M变压器绕组对金属外壳间的绝缘电阻不小于2M游泳池照明设备必须安装漏电保护器
7泳池管线及给回水口要求
给水口设置
1形状为喇叭形喇叭口面积不得小于连接管接面积的2倍
2喇叭口设置格栅护盖成人游泳池的格栅孔隙不应大于10mm儿童游泳池不应大于8mm格栅护盖孔隙的水流速度不宜大于10ms
3应采用铜ABS塑料等耐腐蚀不变形和不污染水质的材料制造
回水口设置
1池水顺流式循环时池底回水口的数量应按淹没流计算确定但不得少于2个应设在池底最低处且宜做成坑槽式回水口应并联接管
2回水口数量应满足池水循环流量的要求面积不得小于连接管接面积的6倍
3回水口顶面应设隔栅板成人游泳池的隔栅孔隙宽度不得超过10mm儿童游泳池不得超过8mm隔栅孔隙的水流速度不应大于02ms
4隔栅板和盖座应采用铜不锈钢及塑料等耐腐蚀的材料制造
5回水口的隔栅板和盖座安装在池底时应固定牢靠且与池底相平
泄水口设置
1游泳池进水口应设在浅水一端泄水口应设置在池底的最低处
2泄水口的数量按4h排空全部池水计算确定
吸污口设置
1在池侧壁池水表面下05m处设置吸污接口
2游泳池宜每边侧壁设置3个等距离布置不规则游泳池宜按间距不大于20m设置一个
3吸污接口的连接管与循环水回水管分开设置并应接至循环水泵的吸水管上设阀门独立控制
4吸污接口连接管管径应根据池底吸污器同时使用数量确定
5池底吸污器工作时池子回水管上的阀门应关闭
三建议部分
1泳池的进水阀门和排水阀门建议采用闸阀或蝶阀如设置为地下井盖室施工过程中考虑作业空间
2泳池水中灯具建议少设计或不设计如设计则设计双圈变压器且统一变压器安装位置并安装漏电保护装置
3泳池内台阶设计高差不易过大人易踏空
4露天泳池周边的栏杆建议16米以防止人员翻越泳池水面监控无盲区
5救生员观测台须固定
四泳池水处理标准要求
泳池水质符合以下标准
1PH值6882游离性余氯0305mgL细菌总数小于等于1000个mL大肠菌群小于等于18个L尿素小于等于35L浑浊度小于等于5度或在两岸能看清水深15米的池底四五泳道线
2泳池无异味无藻类无漂浮物池底无絮状物溢水沟内无泥沙等杂物
3浸脚消毒池水的游离余氯含量应保持510毫克升浸脚池水每4小时更换一次
4强制喷淋水不能进入浸脚消毒池中
住宅小区泳池景观设计方法及要点
住宅小区中的泳池是小区的中心景观和视觉焦点既是体现住宅景观画面中的灵魂精髓还是激发促进整个住区邻里互动交往的孵化器其造型总体上可以分为自由式规则式自由与规则相结合三种具体采用何种造型需要依据项目所在环境特点项目场所特征风格要求而定
住宅小区泳池一般与园区中心花园结合设计位于建筑物前方或庭院的中心作为主要视线上的一种重要点缀物其本身有着双重的功能既有健身价值又可以成为整体环境中令人感到愉悦的观赏焦点在居住环境中多姿多彩的泳池越来越受到人信的青睐
一泳池观感验收标准
1自然岸线泳池岸线应平滑流畅无明显直线段曲线形泳池使整体环境景观变得活泼生动使周边空间围绕它产生富于变化的趣味
2泳池的马赛克图案为泳池增加装饰美化效果图案应造型清晰可辨比例与泳池尺度搭配适宜色彩不宜过多和杂乱
3儿童泳池一般靠近主泳池设置便于大人照看泳池周边需要布置一定数量的躺椅
4泳池下水台阶需有警示线的设置转角需流畅避免锐角
5泳池周边需考虑溢水方式如下图中使用花岗石作盖板等距设置平溢水槽在石材周边留出溢水
6使用侧溢水方式的泳池一般比泳池平台略低3050CM该泳池以卵石作为溢水方式也有直接用石材盖板作溢水方式
二泳池易出现的问题
1泳池在区域中的位置和比例不当与总体景观不协调泳区行程及流线不当
2结构渗漏水
3泳池泛光照明在照度和定位上控制不当影响泳池功能使用或周边居民休息
4不规则泳池岸线不够流畅分区水面大小不利于功能的实现
5泳池给排水流量不当造成开放期间清洁或维修困难
6铺装地雨水倒灌入泳池造成泳池污染
7周边绿地雨水形成地表径流直接流入泳池
8落叶对水面的污染
9临时区铺装地表面处理不当易造成成人滑跌
10泳池排水沟盖板不够精细和坚实与周边环境不协调
11马赛克图案拼花控制不够精细锯齿不够圆顺
12马赛克铺贴不够平整易出现大小头阳角位置过硬与给排水口或水下灯边缘不密实空鼓与脱落等现象
13胶质水洗石易出现变色脱落等现象
14雕塑小品凉亭水吧等构筑落的位置与比例控制不当
15未预留适合插座在泳池开放后不利于使用
16泳池的封闭管理及安全问题
三关键工艺技术措施
1加强景观设计把控提前与其他专业相协调合理安排流线及其它功能设置如吧台换衣区强淋等
2设计中应避免泳池座落在不同的基层上如地库交界处施工可由土建单位进行并同步进行管线预埋和防水处理
3参照相关规范以满足最低照明需求为前提尽量减少灯具
4事先应进行计算换水不超过12小时为宜
5施工应控制排水方向同时可结合压顶翻边排水沟进行有组织排水
6控制土壤高度可采取沿土壤边缘种植地被设置雨水井排水明暗沟等措施解决
7靠近水面区域以种植常绿乔木为宜
8光面压顶要慎重使用木地板表面开细槽为宜不应使用光面漆
9不宜采用塑料箅子宜采用花岗岩大于3CM加工或其它复合材料
10应由厂家派专业人员现场放样指导施工
11施工中应控制结构成型及底糙平整度弧形区域可通过调整马赛克间隙进行消化阳角位置可采用小马赛克或其它材料进行施工
12施工中应控制基层干燥及胶水透彻度胶质水洗石区域应避免穿鞋入内
13设计阶段把控现场放样
14电气设计中应充分考虑今后的使用
15园区内泳池应结合植栽水域栏杆等进行有效封闭
四泳池图片欣赏
1自由式泳池
自由式泳池的蜿蜒的水系联成一体或借用远处的山景相融或利用水的元素形成山水相连的意境很好地融合环境的特点
自由式泳池与会所室内泳池相连强调视觉的开阔畅通而曲线的流畅也带来生动的效果在池边也力图营造出动态的休闲的氛围
曲线泳池柔化了场地的边界与周边密林建筑构成了空间不同的层次感
2规则式泳池
规则式水景具有对称静态的视觉感受给人以稳定的心理暗示如下图泳池设计注重了中轴线对景的视觉焦点处理并与池底铺装一道呈现大气精美的图案
泳池边结合了岸边躺椅区和种植区使岸线在规整中也不失空间的丰富生动及活泼趣味
泳池大气方正一侧打开形成无边泳池的效果与海港连成一体池底的马赛克铺贴精细构逼真思巧妙仿若海里游弋的鱼一般
香港四季酒店屋顶平台上的规则泳池
香港四季酒店屋顶平台上的规则泳池
别墅区泳池的形式一般与庭院风格呼应如图中欧式庭院里常用长方形的泳池周边结合按摩池躺椅泳池也兼有了倒影池的作用
3规则与自由结合式泳池
规则与自由形式相结合的方式为会所建筑与中心庭院之间做了很好的过渡且岸线多变曲折带来活泼的氛围并兼有倒影池的作用
4按摩池
作为泳池辅助功能的按摩池可以单独设置或靠近主泳池内装按摩喷头具有按摩放松的功能
5洗脚池
洗脚池和雕塑景墙结合设计既有明显的入口标识作用也极富装饰性一般与种植区结合设计
6室外冲淋器
沐浴器在材质上选用了和建筑外立面一致的材料起到了与建筑的呼应关系也形成了很好的整体感
7泳池的围合管理方式
园区泳池需做封闭式管理在设计上一般采用围墙结合地形高差与水系边界植栽做处理
酒店中心泳池以有古典特色的门柱和铁艺门围合造型优美周边结合特色植栽绿篱及陶罐花盆以软化围墙
8泳池扶手及躺椅
木质躺椅造型匀称比例适宜扶手采用弧形不锈钢造型别致精细
泳池边的躺椅救生观望台下水扶手
9泳池溢水沟
泳池溢水沟有平溢侧溢两种做法依照具体设计样式而定
侧溢水
八各类景观水景设计要点
景观之各类水景设计阐述及要点
一水的一般特性
1水的可塑性水形是由其容器的形态所决定的水的变化主要取决于容器的大小深浅色彩质地位置等
2水体的形态
A静水不动的水体平静的水体中国古典园林的主要水体形式
B动水河溪瀑布叠水喷泉等具有运动性的水体具的动感欧洲古典园林的常用理水形式
3水声在园林造景要素中水可以由于其形态的可塑性而发出声响
4水的倒影水能毫不夸张地形象地映出周围环境的景物即具有隔岸观桃花一支变两张的效果
5水对容器与景物特征的反映
A坡度水流的速度可以反映出河床的坡度快则陡慢则缓
B容器的现状和尺度等宽平滑的渠道则形成平稳流畅的流水渠道宽度突然减小会产生汹涌的激流
C容底的表面质地容底的表面质地会影响水流的速度和形态
D温度水在零度以下会结冰成为固体
E风风会使水面产生浪花
F光水面即可反光也可吸光具有镜面效应
二水的美学观赏功能
1平静的水体
A规则式水池水池是界定静止水体的坚硬几何体水池放于观赏者和景物之间可形成倒影浅水池能让人看到池底的质地平静的水池可作为雕塑或其它焦点景物的中性背景
B自然式水塘可使户外空间产生一种轻松恬静的感觉由于水塘的静态感觉其可在景观中作为一个基准面成为其他景物的参考平面可作为联系和统一环境中不同区域的手段可起到展现景物的功能而且由于其自然的不规则性不会使景物一目了然创造出一定的神秘感
2流水
水的行为特征取决其流量河床的大小坡度宽窄驳岸的形式河底的质地等
3瀑布
A自由落式的水不间断地从一个高度落到另一个高度其特征取决于水的流量流速落差瀑口边地形状接落瀑布表面的性质等
B叠落式瀑布在不同高度的平面上相继落下
C滑落式水沿斜坡滑落而下
4喷泉
A单射流水由单管喷头喷射
B喷雾式由许多细小雾状的水和气通过小孔的喷头喷出形成雾状式喷泉
C充气式一个喷嘴只有一个孔但孔径较大加气后能产生喘流水花的效果
D造型式由各种类型的喷泉通过一定的造型组合而形成的喷泉
E音乐式和由弱电控制的音乐一起形成的喷泉会随着音乐的节拍而变换水姿
5水景的组合由静水叠水喷泉等相互结合在一起创造出不同的观赏效果和声响
三水景设计
31水景设计中的设备配备
1首先确定水的用途
例如观赏戏水养鱼等如以戏水为目的则应充分注意安全降低水深如为养鱼则保证水质安装过滤装置
2确定是否需要循环装置地下水等可根据情况自由排放产必循环
3确认是否必须安装过滤装置
4确保设置有关设备必需的场所和空间提供充足的电力
例如安装循环设备过滤装置水泵和水下泵井配电房的场所以及操作空间
5确认水中是否需要照明
6搞好建筑设备管线与瀑布水池等水景设施的给排水管线的联结以及排水的协调
7防渗水措施
在做水底与水滨的土木工程时应敷设防水层以防渗水
32瀑布的设计
1瀑布跌水瀑布
园林中的瀑布按其跌落形式被赋予各种名称如丝带式瀑布幕布式瀑布阶梯式瀑布滑落式瀑布等
通常情况下由于人们对瀑布的喜好形式不同而瀑布自身的展现形式也不同加之表达的题材及水量不同造就出不多姿多彩的瀑布
跌水一般都是在欧式园林中常见的呈阶梯式跌落的瀑布
2瀑布的气势和水量
同一条瀑布如其瀑身水量不同就会演绎出从宁静到宏伟的不同气势尽管循环设备与过滤装置的容量决定到到整个瀑布循环规模但就景观设计而言瀑布落水口的水流量自落水口跌落的瀑身厚度才是设计的关键
若以普通瀑布高3M的瀑布为例可按如下标准设计
A沿墙面滑落的瀑布水厚35MM左右
B普通瀑布水厚10MM左右
C气势宏大的瀑布水厚20MM以上
一般瀑布的落差越大所需水量越多反之则需水量越小撑瀑潭内的水量循环速度则由水泵调节因此为便于调节水量应选用容量较大的水泵
3瀑布落水口的细处理与瀑身形态
一般水流沿墙面滑落时会因力学关系作抛物线运动因此对高差大水量多的瀑布若设计其沿垂直墙面滑落应考虑抛物线因素适当加大承瀑潭的进深对高差小落水口较宽的瀑布如果减少水量瀑流常会呈幕帘状滑落并在瀑身与墙体间形成低压致使部分瀑流向中心集中哗哗作响还可能割裂瀑身需采取预防措施如加大水量或对设置落水口的山石作拉道处理凿出细沟使瀑布呈丝带状滑落
通常情况下为确保瀑流能够沿墙体平稳滑落常对落水口处山石作卷边处理也可根据实际情况对墙面作坡面处理
4瀑布的设计要点
1瀑口
2瀑身
3承水台
4给水循环水灯光等其它
33溪流的设计
1溪流沟渠
水景设计中的溪流形式多种多样如果园林中具有代表性的自然式溪流法国等欧式园林中用以连接为远眺对景而设的壁泉水池等具有一定装点作用的沟渠等
其形态可根据水量流速水深水宽以及沟渠等自身的形式而进行不同的创作设计
2自然式溪流与主景石
园林的溪流中为尽量展示溪流小河流的自然风格常设置各种主景石
在天然形成的溪流设置主景石可更加突出其自然魅力
33溪流的设计
3溪流与坡势水深
园林中溪流的坡势依流势而设计急流处为3左右
缓流处为0510左右
普通的溪流其坡势多为05左右溪流宽度约12米水深1030CM
而有些大型溪流则长约1KM宽24米水深3050CM河床坡度却为005相当平缓
一般溪流的坡势应根据建设用地的地势及排水条件等决定
4溪流设计要点
1明确溪流的功能如观赏嬉水养殖昆虫植物等依照功能进行水底防护堤细部水量水质流速的设计计算和调整
2对游人可能涉入的溪流其水深应设计在30CM以下以防儿童溺水同时水底应作防滑处理另外对不仅用于儿童嬉水还可游泳的溪流应安装过滤装置一般可将瀑布溪流水池的循环过滤装置集中设置
3为使庭院更显开阔可适当加大自然式溪流的宽度增加其曲折度甚至可以采取夸张设计
4对溪底可选用大卵石砾石水洗砾石瓷砖石料等铺砌处理以美化景观
5栽种石菖蒲玉蝉花等水生植物处的水势会有所减弱应设置尖桩压实植土
6水底与防护堤都应设防水层防止溪流渗漏
5溪流设计重点
1整体形态与走势
2普通河段
3主要节点
34景观水池的设计
1水池的功能及其设计
水池有多种从园林中富有代表性的自然式池塘到各种广场常用的用于倒映建筑物的几何形水池以及高尔夫球场中所见的美化景观用水池养鱼池儿童游乐场中的涉水池等
在设计水池时应注意掌握好岸线水面地面三者间的衔接联系观赏饲养锂鱼等的水池的设计则应注意根据所饲养的品种数量等决定水池的宽度与深度达成平衡并要在池边做安全处理防止猫等小动物的侵扰
设计涉水池应考虑安全问题水深要降至1030CM左右池底作防滑处理娱乐休闲用游泳池的水深一般为0515M左右同时为了安全可将水深差保持在20CM以内池底坡势相当于一般排水坡度
2园林中的池塘
园林中的池塘为了在长宽上展示出宽阔通常被设计成云线形尽量使岸线曲折多变化同时或在水流舒缓的凹地设置洲岛水流急促的地方安置景观石在感觉上缩短与岸边的距离或作草皮防护堤增添变化
与瀑布溪流一样水池中除中心岛小群岛大块平石等主景石外还有其他一些构成园林池塘的构图因素如洲岛石桥汀步踏步石等
园林中的池塘如果地下水位高于池底时不需要进行池底处理反之则需要进行池底的设计和处理
3养鱼池
养鱼池的水深视所养鱼种而异饲养金鱼30CM左右饲养鲤鱼3060CM深如用于冬眠或过冬水深应达到1M左右水池的规模依所饲养的鱼的数量而定应按以下标准设计
饲养10条左右20CM长的鲤鱼需水面约10平方米
饲养30条需水面约20平方米
饲养10条左右30CM长的鲤鱼需水面约20平方米
饲养10条左右45CM长的鲤鱼需水面约40平方米
饲养观赏鲤鱼的鱼池其水深至少为12M如可能设计为15M为防范动物的侵扰池边地面与水面的高差应确保15CM以上水池的池壁与池底不要有凹凸应保持平整以免伤鱼池壁与池底的颜色应作成黑色用以衬托鲤鱼的鲜艳多姿而且养鱼池安装过滤装置确保水质清洁池中常残留有鱼粪鱼饵等垃圾应在池底作陡坡坡度以能将鱼粪汇集在池底鱼巢的深处为宜
4水草和种植与池水深度
不同的水草生活在不同的水环境中例如鸯尾草蝴蝶花生长在靠近水池的陆地上玉蝉花水芹花菖蒲芦苇莎草等生长在水边蔗草菱笋灯心草长在水深510CM处睡莲所需水深为30CM而它的种子发牙则需10CM水深莲花慈姑所需水深为20CM左右萍蓬草适合在1M左右深无暗流的地方生活而风眼兰则一般漂浮在水面上因此大中型鱼池应修筑挡土墙池底铺垫水田常用的底土小型水塘一般可利用瓦盆栽种水草长成后再植入水中
5水池的设计要点
1首先确定水池的用途是观赏用嬉水用还是养鱼用如为嬉水其设计水深应在30CM以下池底作防滑处理注意安全性而且因儿童有可能饮用池中水应尽量设置过滤装置养鱼池应确保水质水深在3050CM左右并设置越冬用鱼巢另外为解决水质问题除安装过滤装置外还要作水除氯处理
2池底处理如水深30CM的水池且池底清晰可见应考虑对池底作相应的艺术处理浅水池一般可采用与池床相同的饰面处理普通水池常采用水洗豆砾石或镶砌卵石的处理瓷砖石料铺砌的池底无过滤装置存污后会很醒目铺砌大卵石虽然耐脏但不便清扫各种池底都有其利弊对游泳池而言如为使池水显得清澈洁净可采用水色涂料或瓷砖玻璃马赛克装饰池底想突出水深可把池底作深色处理
3确定用水种类自来水地下水雨水以及是否需要循环装置
4确认是否安装过滤装置结养护费用有限又需经常进行换水清扫的小型池可安装氧化灭菌装置基本上可以不用安装过滤装置但考虑到藻类的生长繁殖会污染水质还应设法配备过滤装置
5水池的设计要点
5确保循环过滤装置的场所和空间水池应配备泵房或水下泵井小型池的泵井规模一般为12X12M大井深需1M左右
6设置水下照明配备水下照明时为防止损伤器具池水需没过灯具5CM以上因此池水总深应保证达30CM以上另外水下照明设置尽量采用低压型
7在规划设计中应注意瀑布水池溪流等水景设施的给排水管线与建筑内部设施管线的连接以及调节阀配电室控制开关的设置位置同时对确保水位的浮球阀电磁阀溢水管补充水管等配件的设置应避免破坏景观效果其三水池的进水口与出水口应分开设置以确保水循环均衡
8水池的防渗漏水池的池底与池畔应设隔水层如需在池中种植水草可在隔水层上覆盖3050CM左右厚的覆土再进行种植如在水中放置叠石则需在隔水层之上涂布一层具有保护作用的灰浆而在生态调节水池中可利用粘土类的截水材料防渗漏
6水池池底的处理
1刚性结构水池
钢性结构水池是指水池的结构与构造层包括防水层都是刚性材料如钢筋混凝土砖石材等常用于冬季不结冰的南方地区
2柔性结构水池
柔性结构水池的构造层尤其是防水层是柔性材料如玻璃布沥青再生橡胶膜油毛毡等主常用于冬季结冰的北方地区
35喷泉的设计
1喷泉和水盘
喷泉是将水向上喷射进行水造型的水景其水姿多种多样如蜡烛形蘑菇形冠形喇叭花形以及喷雾形等
水盘是一种布置在西式园林庭院中的水景装饰物有大理石等石制水盘也有铸铁等制成的金属水盘在日式园林庭院中也配有水井状且具有水井功能的水盘
2喷泉的原理和工艺流程
喷泉的工艺基本流程为水源河湖自来水泵房水压若符合要求则可以省去也可用潜水泵直接放于池内而不用泵房进水管将水引入分水槽以便喷头等在等压下同时工作分水器控制阀门如变速电机电磁阀等时控或音控喷嘴喷出各种形式的喷泉
3喷泉水盘的设计要点
1喷水的水姿高度因喷头形状及工作水压而异而且喷头所设置位置不同如水上或水下其出水形态也会有所不同在设计前应就所选用的喷头产品向厂家做充分的咨询
2喷水易受风吹影响而飞散设计时应慎重选择喷泉的位置及喷水高度
3应使用滤网等过滤设施以防收入尘砂等堵塞喷头
4水盘的出水系统较为简单如无需过高喷水在喷头上加普通的不锈钢即可其水泵也可用住宅水池常用的简易水下泵
5水盘的边缘即落水口需作适当的处理如作水槽或作成花瓣形状防止水流向水盘下部帖流
6水下照明器具通常安装在接水池中如需安装在水盘内应设法避免器具直接进入观赏者的视线
7水盘等水景设施有时会被布置在大厅等室内的环境中此时应使用不锈钢管和作防水层作双重防水预防渗漏
九城市道路绿化设计规范较实用
一道路绿地率指标
1道路绿地率应符合下列规定
园林景观路绿地率不得小于40
红线宽度大于50m的道路绿地率不得小于30
红线宽度在4050m的道路绿地率不得小于25
红线宽度小于40m的道路绿地率不得小于20
二道路绿带设计
1分车带绿地设计
分车带绿地包括行道树分车绿带两侧分车绿带中央分车绿带路侧分车绿带
分车带宽度为方便用4560m最小的也有1215m这种最小的宽度只能满足分隔交通的要求
分车绿带宽度小于15m的应以种植灌木为主并应灌木地被植物相结合
2行道树绿带
行道树绿带宽度不应小于15m
行道树绿带种植应以行道树为主并宜乔木灌木地被植物相结合形成连续绿带
行道树定植株距应以其树种壮年期冠幅为准最小种植株距为4m行道树树干中心至路缘石外侧最小距离宜为075m
种植行道树其苗木的胸径快长树不得小于125px慢长树不宜小于200px
道路交叉口视距三角形范围内行道树绿带应采用通透式配置在此三角区内不能有建筑物广告牌以及树木等遮挡司机视线的地面物在视距三角形内布置时要使其高度不得超过065070m宜选矮灌木丛生花草种植
3两侧分车绿带
两侧分车绿带宽度大于或等于15m的应以种植乔木为主并宜乔木灌木地被植物相结合其两侧乔木树冠不宜在机动车道上方搭接
4中央分车绿带
中央分车绿带应阻挡相向行驶车辆的眩光在距相邻机动车道路高度06m至15m之间的范围内配置植物的树冠应常年枝叶茂密其株距不得大于冠幅的倍
5路侧绿带
路侧绿带应根据相邻用地性质防护和景观要求进行设计并应保持路段内的连续与完整的景观效果
路侧绿带宽度大于8m时可以设计成开放式绿地开放式绿地中绿化用地面积不得小于该段绿带总面积的70路侧绿带与毗邻的其他绿地一起为街旁游园时其设计应符合现行行业标准公园设计规范CJJ48的规定
濒临江河湖海等水体的路侧绿地应结合水面与岸线地形设计成滨水绿带滨水绿带的绿化应在道路和水面之间留出透景线
道路护坡绿化应结合工程措施栽植地被植物或攀缘植物
三交通岛绿地设计
交通岛即环岛凡是4条道路交汇的环岛直径应在4050m是最常见的交通广场交通岛绿化要点
为了安全不设人行横道不许行人进入广场绿化的装饰性功能超过功能作用所以常喻为绿状绿化上的明珠
植物的高度自圆心向周边逐渐减低设在周边的灌木或花坛不宜超过1m广场地面铺设草坪各式花坛要求花色图案纹样精美管理周到代表该城市的面貌
市中心或人流较多的交通广场可以在其间增设喷泉水池雕塑等丰富立体景观
交通岛周边的植物配置宜增强导向作用在形车视距范围内应采用通透式配置
中心岛绿地应保持各路口之间的行车视线通透布置成装饰绿地
导向岛绿地应配置地被植物
四广场绿化设计
广场绿化应根据各类广场的功能规模和周边环境进行设计
广场绿化应利于人流车流集散
公共活动广场周边宜种植高大乔木集中成片绿地不应小于广场总面积的25并宜设计成开放式绿地植物配置宜疏朗通透
1商业广场绿化
广场四周要有单行或多行乔木下设坐椅
地面大部分有水泥板或条石铺装花卉可种在边缘的带状花坛或可移动的大型花盆内广场中人流多不设花坛
广场四周要尽量不设或少设广告牌
2纪念广场绿化
纪念性广场应用绿化衬托主体纪念物创造与纪念主题相应的环境气氛
车站码头机场的集散广场绿化应选择具有地方特色的树种集中成片
绿地不应小于广场总面积的10
3停车场绿化
停车场周边应种植高大庇荫乔木并宜种植隔离防护绿带在停车场内宜结合停车间隔带种植高大庇荫乔木
车场种植的庇荫乔木可选择行道树种其树木枝下高度应符合停车位净高度的规定小型汽车为25m中型汽车为35m载货汽车为45m
五道路绿化与有关设施
1道路绿化与架空线
分车绿带和行道树绿带上方不宜设置架空线必须设置时应保证架空线下有不小于9m的树木生长空间
架空线下配置的乔木应选择开放树冠或耐修剪的树种
树木与架空电力线路导线的最小垂直距离
2道路绿化与地下管线
行道树绿带下方不得敷设管线新建道路或经改建后达到红线宽度的道路其绿化树木与地下管线外缘的最小水平
距离宜符合下表规定
树木与地下管线外缘最小水平距离
当遇到特殊情况不能达到上表中规定的标准时其绿化树木根颈中心至地下管线外缘的最小距离可采用下表的规定
树木根颈至地下管线外缘的最小距离
3道路绿化与其他设施
树木与其他设施的最小水平距离应符合下表的规定
树木与其他设施的最小水平距离
六道路绿化规划与设计应遵循下列基本原则
1道路绿化应以乔木为主乔木灌木地被植物相结合不得裸露土壤
2道路绿化应符合行车视线和行车净空要求
3行车视线要求
道路交叉口视距三角形范围内和弯道内侧的规定范围内种植的树木不影响驾驶员的视线通透保证行车视距
道外侧的树木沿边整齐连续栽植预告道路线形变化诱导驾驶员行车视线
行车净空要求道路设计规定在各种道路的一定宽度和高度民主范围内为车辆运行的空间树木不得进入该空间具体范围应根据道路交通设计部门的数据确定
植物种植应适地适树并符合植物间伴生的生态习惯不适宜绿化的土质应改善土壤进行绿化
适地适树是指绿化根据本地区气候栽植地的小气候和地下环境条件适于该地生长的树木以利于树木的正常生长发育抗御自然灾害保持较稳定的绿化成果
植物伴生是自然界中乔木灌木地被等多种植物相伴生长在一起的现象形成植物群落景观道路绿化为了使有限的绿地发挥最大的生态效益可以进行人工植物群落配置形成多层次植物景观但要符合植物伴生的生态习性要求
4建道路时宜保留有价值的原有树木对古树名木应予以保护
古树是指树龄在百年以上的大树名木是指具有特别历史价值或纪念意义的树木及稀有珍贵的树种
道路绿地应根据需要配备灌溉设施道路绿地的坡向坡度应符合排水要求并与城市排水系统结合防止绿地内积水和水土流失
5道路绿化应远近期结合
道路绿化从建设开始到形成叫好的绿化效果需十几年的时间因此道路绿化规划设计要有长远观点绿化树木不应经常更换移植同时道路绿化建设的近期效果也应重视使其尽快发挥功能作用这就是要求道路绿化远近期结合互不影响
七相关术语
道路绿地道路及广场用地范围内的可进行绿化的用地道路绿地分为道路绿带交通岛绿地广场绿地和停车场绿地
道路绿带道路红线范围内的带状绿地道路绿带分为分车绿带行道树绿带和路侧绿带
分车绿带车行道之间可以绿化的分隔带其位于上下行机动车道之间的为中间分车绿带位于机动车道与非机动之间或同方向机动车道之间的为两侧分车绿带
行道树绿带布设在人行道与车行道之间以种植行道树为主的绿带
路侧绿带在道路侧方布设在人行道边缘至道路红线之间的绿带
交通岛绿地可绿化的交通岛用地交通岛绿地分为中心岛绿地导向岛绿地和立体交叉绿岛
中心岛绿地位于交叉路口上可绿化的中心岛用地
导向岛绿地位于交叉路口上可绿化的导向岛用地
立体交叉绿岛互通式立体交叉干道与匝道围合的绿化用地
广场停车场绿地广场停车场用地范围内的绿化用地
道路绿地率道路红线范围内各种绿地宽度之和占总宽度的百分比
园林景观路在城市重点路段强调沿线绿化景观体现城市风貌绿化特色的道路
装饰绿地以装点美化街景为主不让行人进入的绿地
开放式绿地绿地中铺设游步道设置坐凳等供行人进入游览休息的绿地
通透式配置的树木在距相邻机动车道路面宽度09m至高30之间的范围内其树冠不遮挡驾驶员视线的配置方式
八树种和地被植物选择
道路绿化应选择适应道路环境条件生长稳定观赏价值高和环境效益好的植物种类
寒冷积雪地区的城市分车绿带行道树种植的乔木应选择落叶树种
行道树应选择深根性分枝点高冠大荫浓生长健壮适应城市道路环境条件且落果对行人不会造成危害的树种
花灌木应选择花繁叶茂花期长生长健壮和便于管理的树种
绿篱植物和观叶灌木应选用萌芽力强枝繁叶茂耐修剪的树种
地被植物应选择茎叶茂密生长势强病虫害少和易管理的木本或草本观叶观花植物其中草坪地被植物尚应选择萌蘖力强覆盖率高耐修剪和绿色期长的种类
十公路绿化设计规范较实用
公路绿化应根据公路的等级路面的宽度来决定一般路面在9m或9m以下时不宜在路肩上植树应植于边沟外公路征地范围边界线以内1m处
路面在9m以上时可种在路肩上距边沟内缘不小于05m为宜以免树根破坏路基
公路交叉口处应留出足够的安全视距在遇到桥梁涵洞等构筑物则5m以内不得种树
公路线长则可在2030km的距离内换一种树使公路绿化不单调增加了公路上景色的变化
公路绿化的行道树应选择35年生规格的苗木冠幅大枝叶密移植容易成活深根性耐瘠薄及粗放管理病虫害少的树种在北方要求耐寒
一高速公路绿化
在平原地区路两侧绿地宽度各3050m共计实有绿地宽度60100m绿地率不低于60绿地覆盖率90以上
高速干道长在100km以上时在每50km设一休息站休息站应包括减速道加速道停车场加油站汽车修理及食堂小卖部厕所等服务设施
高速公路要求35米以上的路肩以供出故障的车停放
中央分隔带宽为520m只允许种草或低矮的地被植物以免影响驾驶员的视线同时也可避免乔木落叶满地造成滑车事故
隔离带宽度应为45米以上其内可种植花灌木草皮绿篱和矮的整形常绿树较宽的隔离带还可以种植一些自然树丛但不宜种植成行乔木以免影响高速行进中的司机视力分车带内必须装设喷灌或滴灌设施采用自动或遥控装置
如隔离带较窄则需增设防护栏
遇到下坡转弯路段的外侧宜种植树丛树群起到诱导视线和增强驾驶人员安全感的作用
植物种植在采用遮光种植时种植的间距高度与司机视线高和前大灯的照射角度有关树高根据司机视线高决定小轿车要求树高需在3750px以上大轿车需在5000px以上但过高则影响视界同时也不够开敞
二省级公路绿化
平原地区路两侧绿地宽度各2040m共计实有宽度4080m绿地率不低于50绿化覆盖率90以上
路边行道树不得小于5m行道树枝下不得低于4m
三其他公路
路两侧留有一定宽度的绿化带至少有两行乔木一行灌木的位置乔木株行距在3m以上乔木枝下高不得低于4m树种以乡土树种为宜绿地率不得低于25绿化覆盖率90以上
公路路面在9m以下时行道树不宜种在路肩上要种在边沟以外距外缘05m处为宜
路面在9m以上时行道树可以种植在路肩上距边沟内缘不小于05m处为宜
可与路长2km以上或县乡镇换树种
在桥梁涵洞等构筑物5m以内不得种树
四铁路绿化
在平原地区铁路路轨6m以外各设绿地宽度3050m的绿化带共计实有绿化带宽度60100m绿地率60以上绿地覆盖率90以上
在铁路两侧种植乔木时要离开铁路外轨不少于10m种植灌木要离开铁路轨道6m
在铁路的边坡上不能种乔木可采用草本或矮灌木护坡防止水土流失
铁路通过市区或居住区在可能条件下应留出较宽的防护带种植乔木或灌木以50m以上为宜以减少噪音对居民的干扰
公路与铁路交叉时应留出50m的安全视距距公路中心400m以内不了植遮挡视线的乔木或灌木可种草坪和矮小的灌木
在机车信号灯处1200m之内不得种乔木可种及草本花卉
火车站台和广场上及候车室外空间在不妨碍交通运输人流集散的情况下可以考虑布置花坛水池遮荫树和坐椅等并应体现地方特色
五立体交叉绿化
立体交叉绿岛应以种植开阔的草坪等地被植物在草坪上布置宿根花卉球根花卉及观赏价值高的常绿树丛及灌木使整个绿地布局开朗简洁明快色彩斑斓不要种植阻挡司机视线的高篱和大量乔木特别在道路汇合的车辆顺行交叉处也不能种植阻挡视线的树木如种植绿篱和灌木则不能超过司机的视高点桥下宜种植耐荫地被植物墙面宜进行垂直绿化
立体交叉的绿化布置要有利于发挥交通功能为前提使司机有开阔的视野保证安全视距06507m
出入口可以有指示性标志的种植使司机看清入口
在弯道外侧最好种植成行的乔木以便诱导司机的行车方向同时使司机有一种安全的感觉
在匝道和主次干道汇合的顺行交叉处不宜种植遮挡视线的树木如种植绿篱和灌木则不能超过司机的视高
