如果想要建构一套拥有一定表现水平的音响系统那么合适不破坏音响声音表现的全套线材就是音响系统绝不可缺少的重要附件现在的线材价格渐趋M型化不是相对低价的入门台湾线材就是价格突破天际的神秘欧美厂线如果要认真选一条合适的音响线材往往都得缴不少学费才能顺利达成自己的目标不过请不要因为这样就气馁其实我们也是可以自行制作音响线材只要选购心仪的线身插头等配件我们就能自己在家里制造出全套音响系统所需要的线材啰虽然一开始都需要练习制作技巧且也无法真正达到厂线的声音水平但DIY精神无价再加上自己买零件来做也比较便宜所以绝对是很值得一试的玩法
在选购线材的线身时必须谨记上图有金属隔离网的线材适用于讯号线USB线材等需要隔离避免噪声的线材没有金属隔离网的线材则适用于电源线喇叭线等不需要隔离噪声的线材虽然两者混用并不会对音响造成什么损害但却会对声音表现造成很大的影响因此在选购时千万要记得上图的提示喔

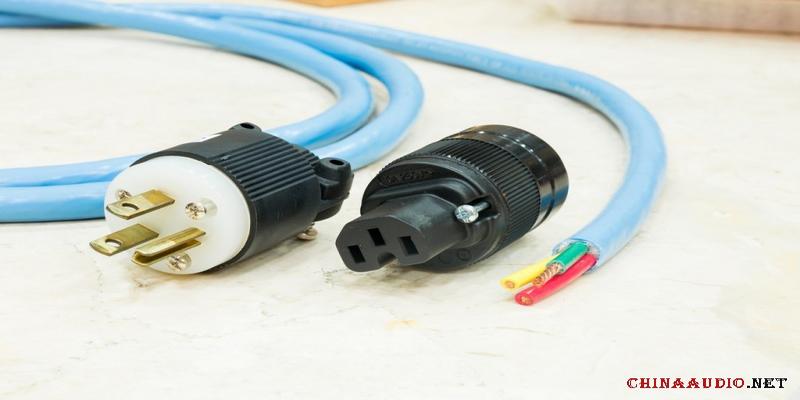

这周我就先从最简单最好做的线材电源线开始教起啦电源线的制作非常简单只需要准备适用于电源线的线身电源公母插各一个就可以了
注电源公插是插在家里墙壁插座的那端电源母插则是插在机器这一端如果你的音响设备用的是八字电源线那么就请你买八字电源母插啰搞不清楚的话就把你的器材屁股照张相拿去问问卖零件的材料行老板吧

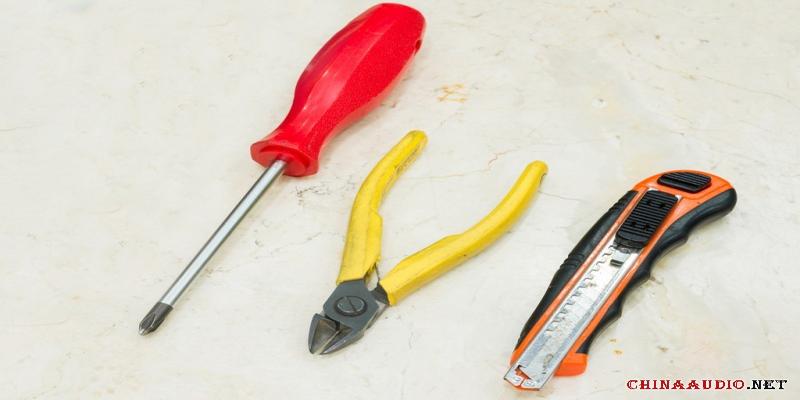

准备的工具也非常简单只需要十字镙丝起子一把请准备把手大一点的比较好转斜口钳一支没有请去买一把这很便宜美工刀一把虽说一般音响线材公司在制作线材时会加上一些焊锡不过那部分对于初学者来说还有点困难因此我们今天就遵照美国电工法规以不上焊锡的方式直接制作电源线
注美国电工法规规定电源线制作不可加上焊锡以避免线材在插头中无法牢固锁紧而造成松脱危险

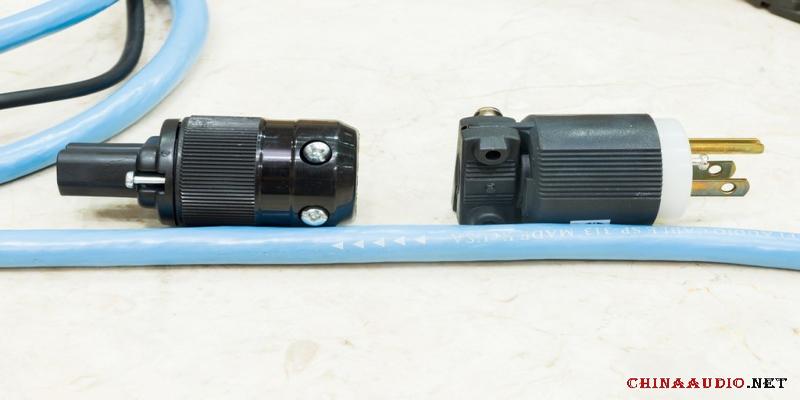

在制作线材前先跟大家分享一个观念虽然线材以导体的角度来看不管从头通电过去或从尾巴通电回来效果理应都是一样的但在音响上就不是这么回事了音响线材买回来通常都会有像上图的箭头这个箭头并不只是用来提醒你做线或是未来用线的方向同时也标明了这条线材制作抽丝的方向线材金属结晶方向有差因此在制作的时候最好一开始就依照线材上头的箭头指示来安装插头例如上图的箭头方向朝左那么右边就要用来安装墙面插座用的电源公插左边就用来安装器材的电源母插遵照电流方向不这么做并不会把音响弄坏但声音会从一开始就听起来比较闷比较不开阔就算你用个一年两年也不会改善请牢记方向必须遵照线材指示这个重点
注线材制作要注意的事项很多每个事项都会影响声音表现如果你不管怎么说就是不相信那我也没办法啰

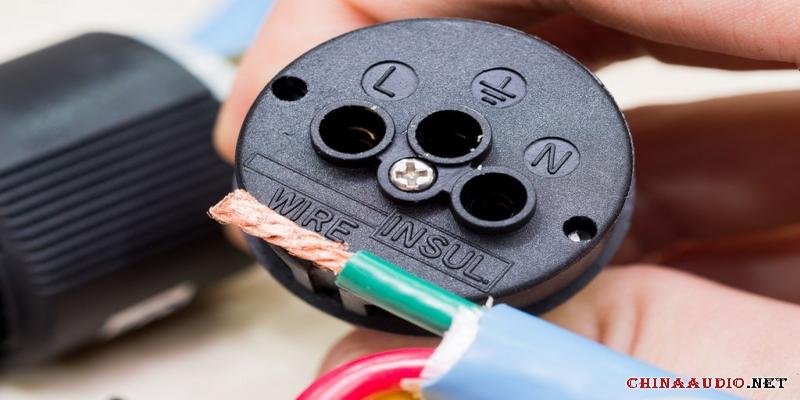

准备好线材跟材料之后我们就开始动手吧首先我先从电源公插这边来做哪边先做都没差这里会遇到一个我最常被问的问题线要剥多长其实关于线材剥多长这件事是完全不需要死记的一来每个插头需要剥开的长度都不一样二来只要合乎电工法规的插头内部都会有线应该剥多长的指示给你看以上图来说在这颗Cooper医疗级电源插头内部就有线材剥开长度的指示标示INSUL的地方表示电源线包覆外皮要留的长度标示Wire的地方则是铜线要露出的长度两者加起来就是线材最外层上图的蓝色表皮要剥掉的长度啦这里看不懂没关系下面还有一次剥开后的示范
注每一家的线身内外表皮的颜色都不一样这里提到的颜色是指我用来示范这条线材不见得跟你的一样喔
要剥线很简单拿一把美工刀直接在预计要剥开的位置轻轻地滚动一圈再把割开的外皮给抽起来就行了如果抽不起来就再用美工刀轻轻地从切割口往外划一刀像剥洋葱那样剥开线材就可以了请注意这里千万不要把美工刀压太用力要是把里面的线材也给割开了为了安全就请你重新再来一次吧
注再来一次不会怎么样只是音响线材通常要价不菲你割错一次就损失四公分左右想想也是挺伤的

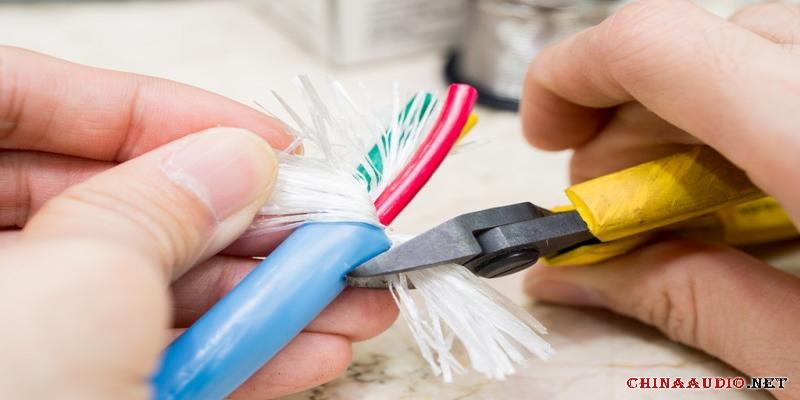

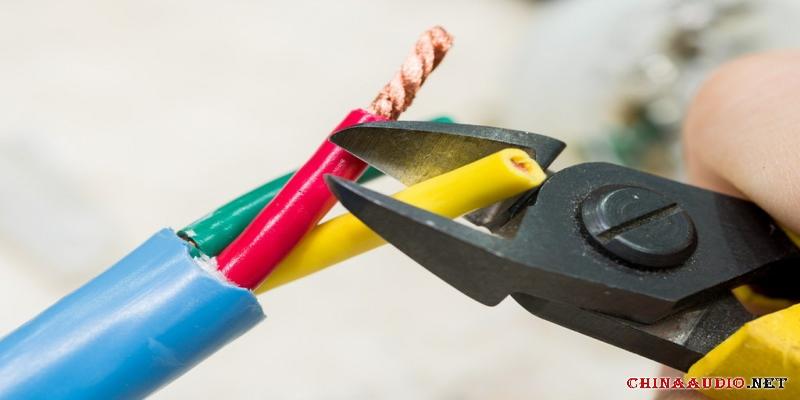

把外表皮剥开之后就会看到线身内部的铜线部分上图红绿黄三条以及其他的线材填充物啦线材填充物随不同厂商设计而有不同的材质有麻绳塑料绳纸等等这些填充物也会影响声音表现不过这里就先不讨论请用斜口钳把除了线材红绿黄三条以外的东西通通剪掉去除这样后面做线材会方便
上图就是剥开之后的样子啦这样应该就看懂前面的说明是什么意思了吧简单说就是你要把线材外皮蓝色剥掉INSUL加上WIRE的长度这样才够用来做线材

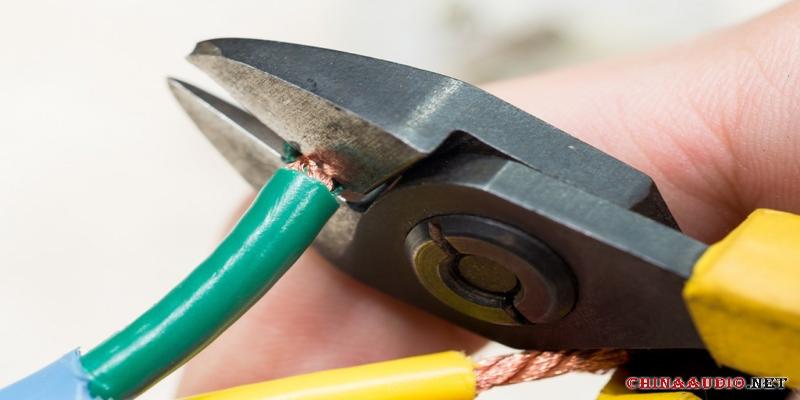

要把线材的外皮剥掉很简单你可以用美工刀像上面那样滚一圈也可以用斜口钳轻轻地把线材外皮剪个一圈之后再用手把剪开的表皮剥掉就可以了注意这里要剥的长度就跟上面指示的WIRE部分是一样的另外一提从上图可以看到绿色那条线有一点被割开看到里面的铜线这就是前面用美工刀割开蓝色外皮时太用力造成的因此千万要小心
上图是让大家在看一下剥外表皮的方法就像前面说的先用斜口钳或美工刀把表皮割一圈之后再用手剥掉就可以了很简单的
接下来我们就要来安装插头啦在安装之前我们要先把插头后方的固定螺丝放松基本上只要是合乎电检的插头都有这个固定线材的装置是为了安全考虑所设计的这里我们先把它完全拆掉这样才能把电源线塞进去

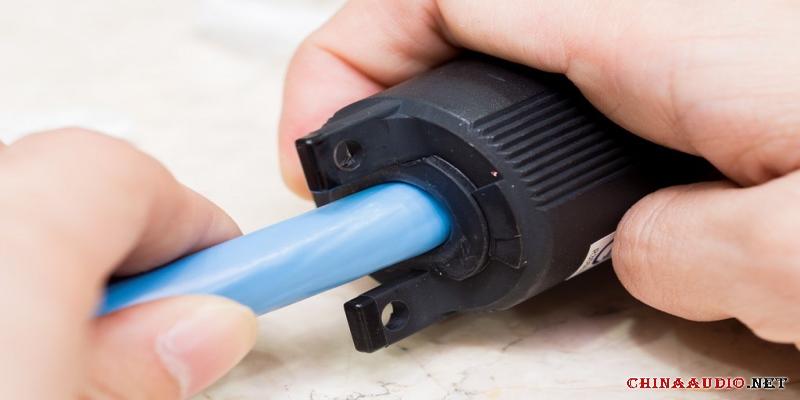

拆掉之后请记得先把线身塞进插头后方的盖子否则等等你装上插头之后就无法再把插头盖子放进去必须重新全部拆掉重来才能完成这个部分很重要很多新手都是在这一步骤忘了把盖子先装上导致后面必须再重新拆掉重做很麻烦的

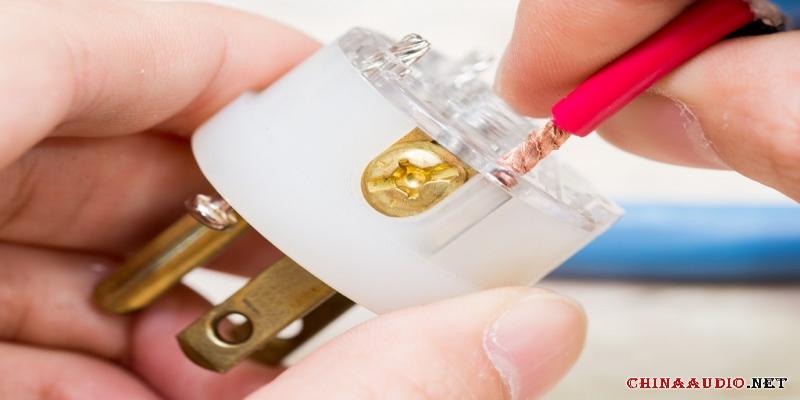

装好盖子之后就可以把刚刚剥好的线材塞进插头里啦请注意台湾110V电压的供电有区分水线火线两种插倒反的话虽然也可以用但声音会变得模糊闷闷的一般插头只要你看到金色螺丝就代表那一侧是火线黑色螺丝一般则代表水线有的则是银色在安装第一个头时你必须先记住你装在火线的是什么颜色的线材例如上图就是把红色装在火线那么等等另一头就也一样要把红色拿来当火线使用
注如果没有用螺丝颜色区分那么就是用文字来标明火线为L水线为N另外地线一定是绿色请不要搞错了

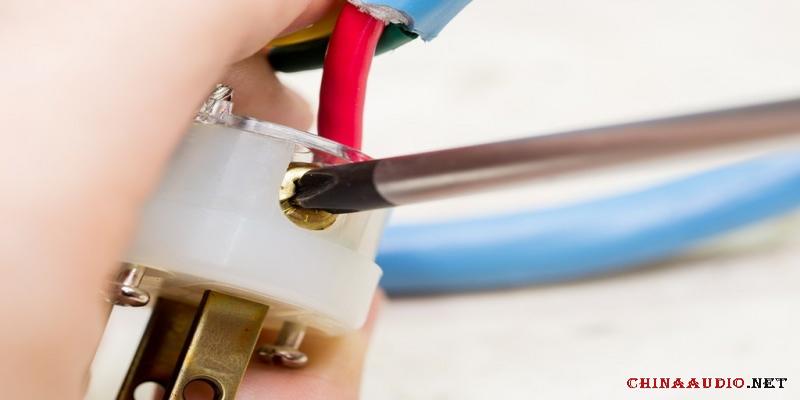

把线塞进去之后就可以把螺丝锁紧固定线材啦这里千万要锁到最紧这样才不会因为常常插拔而造成松脱或因为接触不良突然断电而对音响设备造成损害

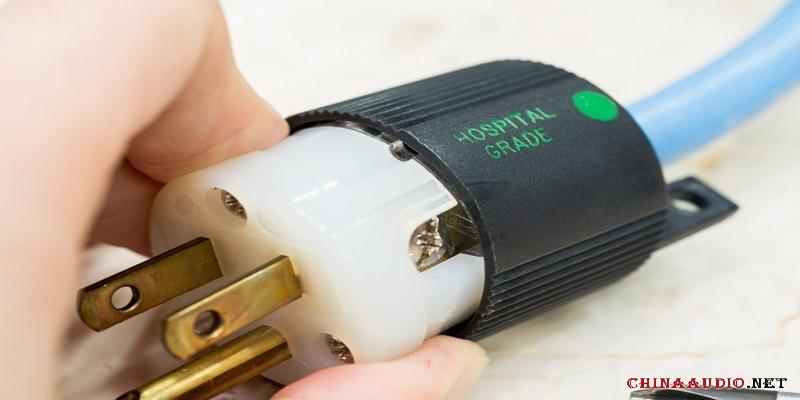

把三条线都锁紧地线水线火线之后就可以把插头推进插头的盖子里了一般为了避免你无法锁上螺丝盖子上都会有凹槽避免你方向装错如果你插头怎么样都推不进去很有可能就是没对准卡榫请不要硬塞
塞好之后就可以把插头的螺丝锁紧了这里要注意的是有些厂牌的这三颗螺丝很紧很难锁必须很用力地压紧螺丝起子才有办法锁进去因此建议你如上图一般把插头平放在桌上并用个东西把你的手保护好这样才不会因为不小心手滑而让螺丝起子划伤你的手

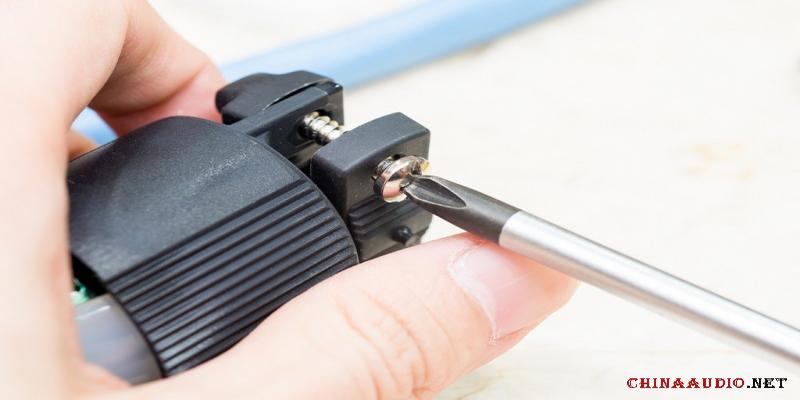

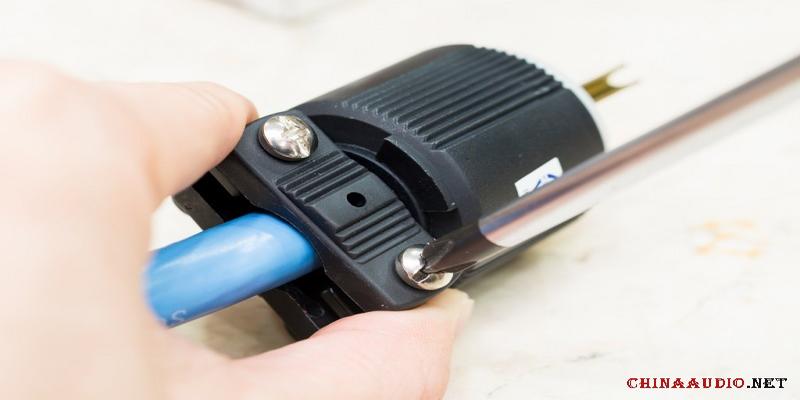

最后再把刚拆掉的线材固定夹片锁回去就完成线材啦这个部分请不要锁得太紧刚好夹紧线材就可以了锁太紧会让音响的音场表现变差

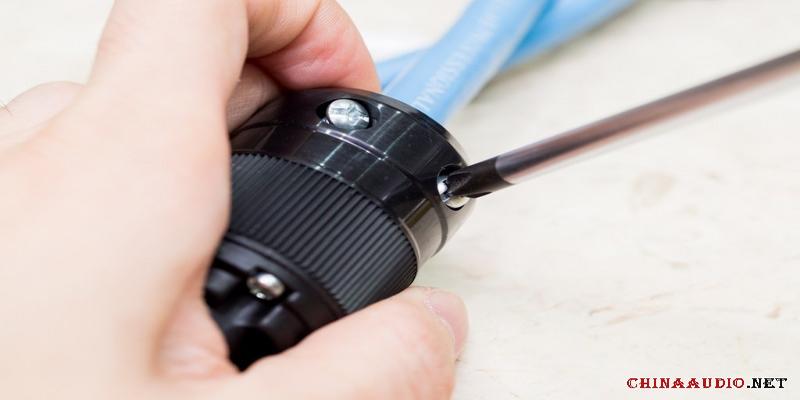

做完电源公插之后就可以来弄电源母插啦这里一样要先把线材固定片松开

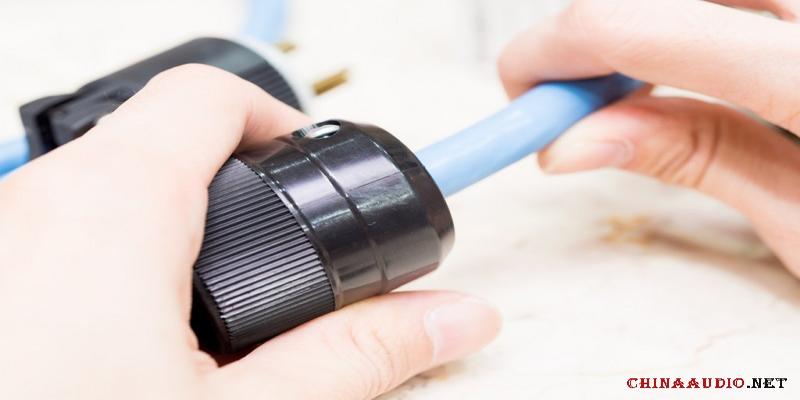

因为很重要所以再说一次请记得先把线身塞进插头后方的盖子否则等等你装上插头之后就无法再把插头盖子放进去必须重新全部拆掉重来才能完成
以我用过的各家美国插头来说不管是插头甚至电源插座都一定会有如上图的线材长度指示因此请千万不要用死记的方式来记住线该剥多长请参考人家原厂的建议

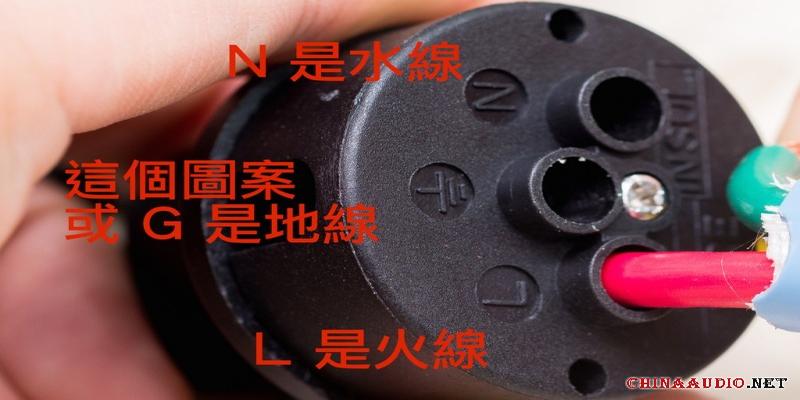

像这颗Marinco电源母插就是用文字来标示上图的L是火线N是水线而那个奇怪的图案则代表接地的意思也就是地线有的插头会用G来表示地线另外地线的螺丝一定是绿色只要你看到绿色他就一定不是接地以外的用途否则就违反电工法规了
前面说过在安装时你要记得你的水火线分别用了什么颜色的线材这里你就必须把相同颜色的线材塞入相同的线孔中要是装倒反就会变成前面说的声音会变得模糊闷闷的另外绿色就是用来当地线用的因此除非你的线材里面没有绿色这条线否则就请你直接用绿色当地线吧一般电工的习惯是把深色的线当火线浅色的线当水线因此上图的红色就拿来当火线这样就不会记错了

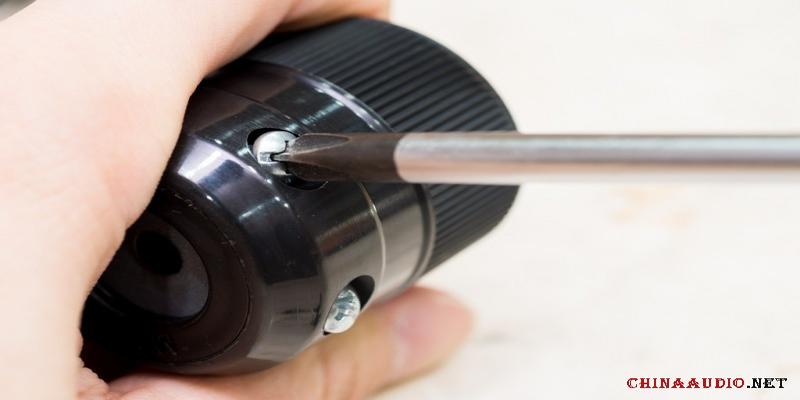

做好之后就可以把螺丝锁锁紧啦记得要把插头那端以及后面的线材固定夹片都锁紧这样使用上才不会发生危险另外这里的电源夹片一样不可以夹太紧否则还是会影响声音表现的喔

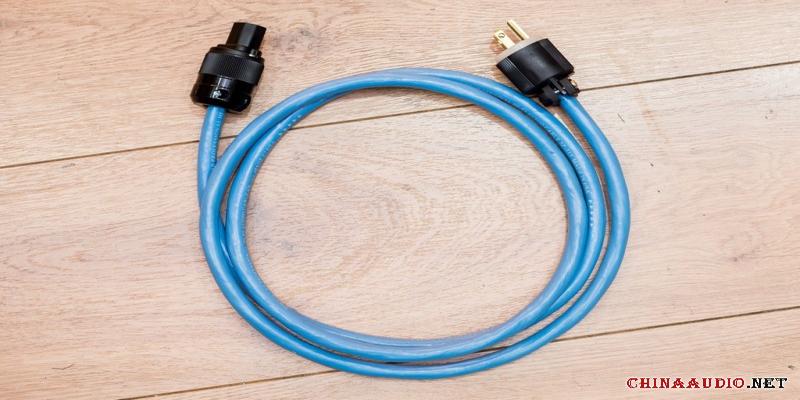

这样属于你自己的电源线就完成啦如果你嫌这样还玩得不够你可以试着在听音响时用螺丝起子转紧放松电源线夹片试试在不同夹力下声音会有什么样不同的变化之后我会在教大家制作各种音响使用的线材不过先跟大家说一下只有电源线不需要用到烙铁与焊锡之后的线材都会用到这两个相对高难度的道具了
