中正式迫击炮瞄准镜
简略说明书
国防部联合勤务总司令部兵工署
第五十三工厂制
甲 概说
中正式瞄准镜为周视瞄准镜之一种构造坚固体积甚小瞄准精确操作简便适宜于近距离射程约在5000公尺以内之直接及间接瞄准故堪称各式迫击炮目前最实用之瞄准镜
乙 采用条件
1中正式瞄准镜之射角为四十度至九十度故对平射或低角度曲射之火炮在配用上不甚相宜
2瞄准镜高低转盘座之燕尾笋备有镜座钩为实用上不可少之机构凡采用本瞄准镜者其火炮必须备有笋槽钩孔以资扣挂方不致因震动而脱落
3中正瞄准镜其有横水准器但未备调整偏倚之装置采用此镜之火炮其炮架本身必须备此项调整装置
丙 机构与作用

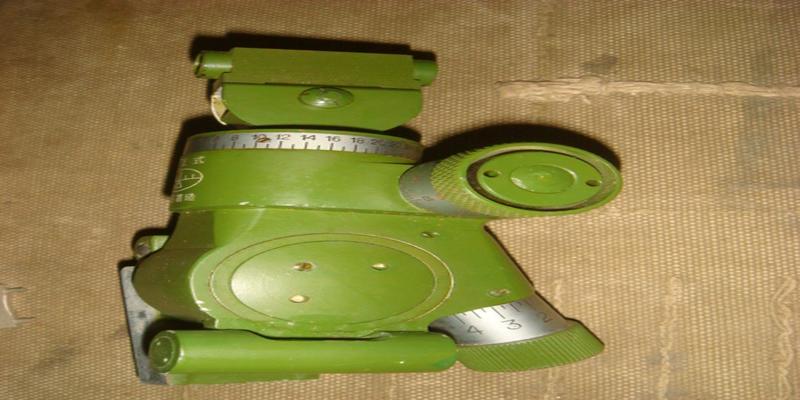

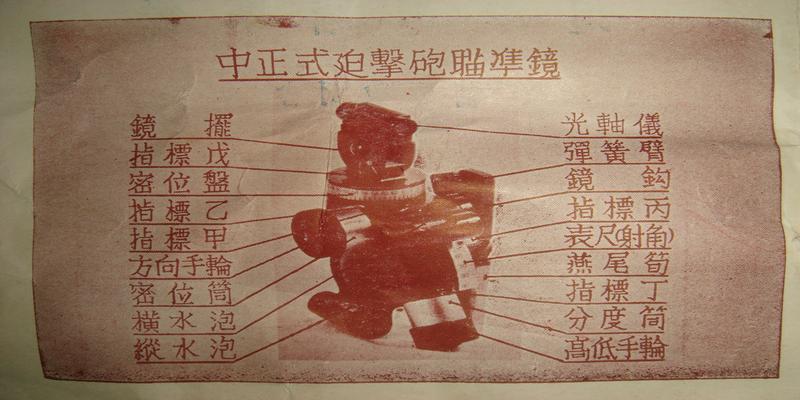

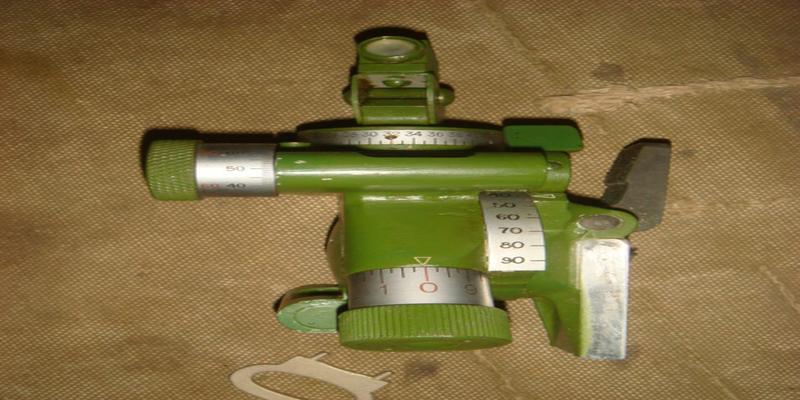

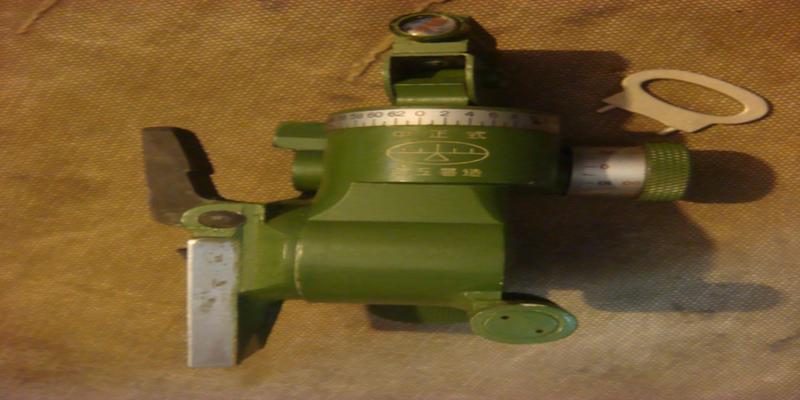

中正式瞄准镜之外观如图大致可分为1光轴仪2水准器3方向角测量机构4高低角测量机构5底座及镜钩
1光轴仪具有十字形光学准线及灵视装于方形金属管之两端测量某目标高低角即射角或障碍物遮蔽角度之数则以光轴仪之横准线为基线测量其方向角度之密位则以该仪之纵准线为基线
2水准器乃由纵横水准各一枚互成九十度构成一水平面与瞄准镜方向轴垂直利用横水准以测炮身之偏倚利用纵水准以测射角之高低

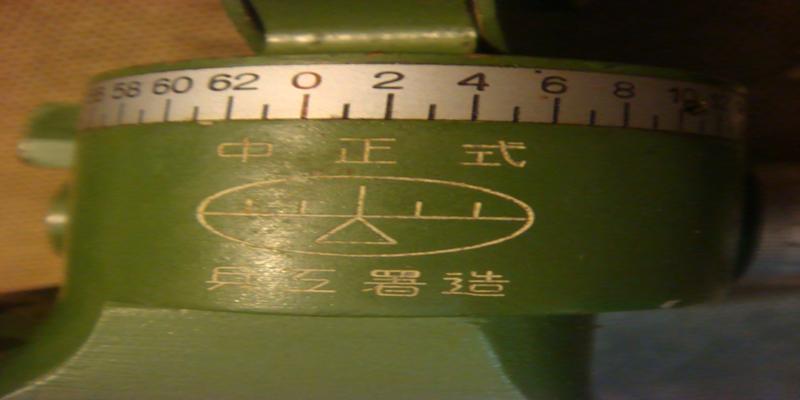

3方向的测量机构旋转方向手轮则手轮上之密位筒对指标乙而移动指标甲所指示之密位盘亦同时移动该盘每格为一百密位而由手轮上之密位筒再微分之其精度每一格为一密位熟练者可读二分之一密位方向盘之蜗轮与螺杆可按弹簧臂脱离作用既迅速变换方位角
4高低角测量机构旋转高低手轮则手轮上之分度筒对指标丁而移动指标丙所指示之表尺亦同时移动该尺每格为十度而由手轮上之分度筒再分之每大格为一度每小格为十五分其精度每一格应为四分之一度熟练者可读至八分之一度

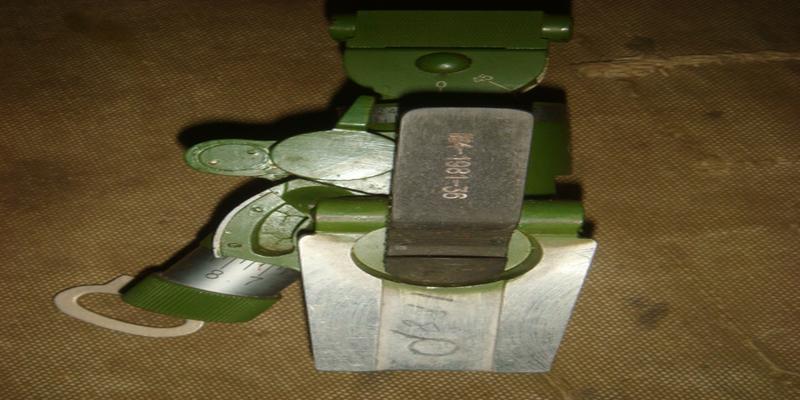

5瞄镜底座之燕尾笋用时应插人火炮架上之燕尾槽使镜钩与槽孔扣结以防因震动而整个瞄准镜随燕尾笋脱出
丁 使用方法
1准备手续使用时自匣内取出将镜座燕尾笋插入炮架上之燕尾槽并微向下按至镜座钩挂牢固而弹回原位为止高低角表尺上之分划线与指标丙对准同时分度筒之分割线上与指标丁对准此时称为射角归零方向角密位盘与密位筒均归零同时命光轴仪亦归零
此时移动火炮位置瞄向主要或辅助目标用炮上之高低机使纵水准器之气泡归中并用炮架调整偏倚之装置使横水准器之气炮归中
旋转光轴仪作四十五度之倾斜使指标戊对准镜摆之四十五度于是光轴与炮轴完全平行乃旋转炮架上之高低机观测炮前隐蔽物之遮蔽角并旋转高低手轮以确定最低射击表尺是为准备完成
2直接瞄准如欲施行直接瞄准则将炮口指向目标同时旋转光轴仪亦对目标瞄准旋转高低手轮使指标丙丁对正赋予之射击角度再旋转炮之高低机使纵水准气泡归中光轴仪之准线仍然还原重行瞄准目标方为直接瞄准之完成
3间接瞄准若欲射击之目标由炮位置不能直接窥见则间接瞄准法势在必用其通行之法为反瞄准及寻常间接瞄准反瞄准之条件为炮长能自炮之后方望见目标寻常间接瞄准其方法先由炮长指定瞄准点及方向角此方向角视实际情形用适当方法求之瞄对指定瞄准点则炮口应对准所欲之目标
戊 保管
此镜乃精密器材不可随意拆卸免失精度若遇损坏请送专门工厂修理用后须保持清洁不可使其受潮以免光轴仪生霉不清
巳 附注
中正式瞄准镜各部机构与作用略述如前尚有配炮时校准之优点因瞄镜底座之燕尾笋插入炮架上之燕尾槽时两轴之水平投影不易完全平行而可能发现高低角或方向角之误差故此式瞄准镜特具有配合火炮时重新校正之可能性只需要适当之工具将高低角表尺及分度筒与方向角密位盘及其密位筒启开压螺则可移动校正准确后再行固定但此项工作宜在厂内实施之

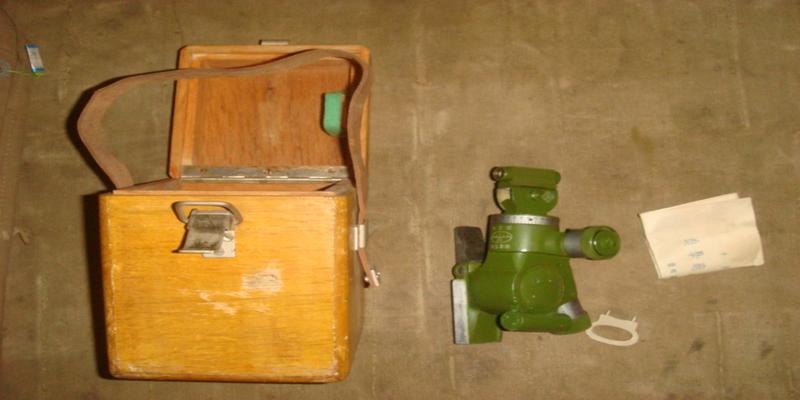

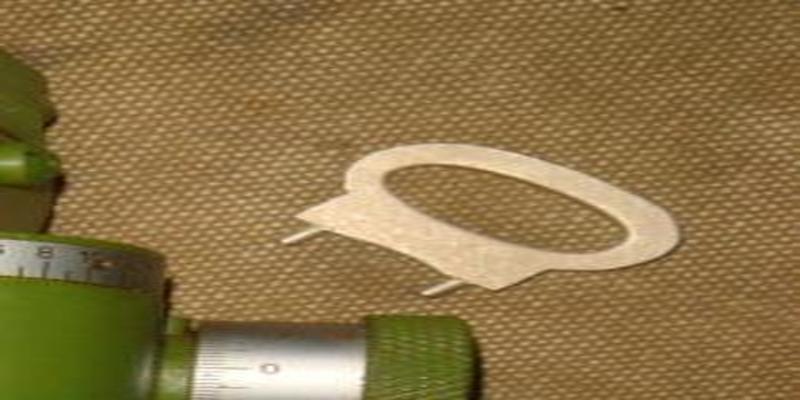

镜盒内附有双眼扳手一件必要时可启手轮压螺以调整密位筒或分度筒之用
